W116 Tankanzeige spinnt? Tankgeber 1165420304 prüfen

Das Fehlerbild ist bei der alten S-Klasse verbreitet: Die Tankanzeige steht nach dem Volltanken tagelang am Anschlag und fällt dann plötzlich ab – oder die Nadel wandert in Kurven hin und her. Viele suchen den Fehler zuerst im Kombiinstrument. Meist liegt er aber am anderen Ende der Leitung, im Tank selbst. So halten Sie beides auseinander, bevor Sie ein Teil kaufen.

Symptome

Entscheidend ist die Trennung zwischen dem Geber im Tank und der Anzeigeseite im Armaturenbrett.

Symptom	Wahrscheinliche Ursache
Tankanzeige zeigt einen falschen oder schwankenden Füllstand	Widerstandsdraht im Geber verschlissen, Schleiferkontakt setzt aus
Nadel bleibt hängen oder bewegt sich sprunghaft	Schleiferblock läuft nicht mehr sauber über den Draht
Anzeige steht dauerhaft auf voll oder auf leer	Unterbrechung oder Kurzschluss in Geber, Leitung oder Masse
Reservewarnleuchte schaltet nicht oder leuchtet dauerhaft	Separater Reservekontakt im Geber defekt
Anzeige schwankt stark in Kurven	Dämpfung im Tauchrohr wirkungslos, Kraftstoff schwappt frei
Mehrere Rundinstrumente gleichzeitig ohne Funktion	Abgrenzung: dann eher die Anzeigeeinheit im Kombiinstrument als der Geber – siehe Tankanzeige ohne Funktion: Anzeigeeinheit oder Geber?

Ursachen

Der Tankgeber ist kein elektronisches Bauteil, sondern ein mechanisch arbeitender Widerstand. Ein Schwimmer führt einen Schleiferblock an einem gespannten Widerstandsdraht entlang; der Füllstand wird so in einen Widerstandswert übersetzt, dem die Tankanzeige folgt. Ein separater Kontakt schaltet beim Erreichen der Reserve die Warnleuchte. Damit der Kraftstoff bei Kurvenfahrt nicht frei um den Schwimmer schwappt, dämpft ein Labyrinth im Tauchrohr die Bewegung.

Genau diese Mechanik ist nach fünf Jahrzehnten das Problem. Der Schleifer läuft bei jedem Tankvorgang über dieselben Abschnitte des Drahts – vor allem im mittleren Bereich. Dort wird der Draht dünn, der Kontakt setzt aus, die Nadel springt. Dazu kommen oxidierte Schleifer- und Steckkontakte, ein schwergängiger Schwimmer und eine alternde Masseverbindung. Das passiert schleichend: Die Anzeige fällt selten über Nacht aus, sie wird über Monate unzuverlässiger. Ein gebrauchter Geber aus einem Schlachtfahrzeug bringt dieselbe Alterung mit, nur ungeprüft.

Selbst prüfen

In dieser Reihenfolge vorgehen – die ersten beiden Schritte kosten nichts und erledigen einen großen Teil der Fälle.

1. Erst die günstigste Stelle: Abdeckung im Kofferraum abnehmen, Stecker und Masseverbindung ansehen. Oxidierte Kontakte erzeugen dieselben Aussetzer wie ein verschlissener Geber – kosten aber nur Reinigen und Nachdrücken.
2. Anzeigeseite gegenprüfen: Geberstecker abziehen. Geht die Nadel in eine Endlage und reagiert beim Überbrücken gegen Masse, arbeitet die Anzeige grundsätzlich – die Ursache liegt dann im Tank.
3. Geberwert über den Weg beobachten: Am abgezogenen Stecker den Widerstand messen, während sich der Füllstand ändert. Ein sauberer Geber läuft gleichmäßig, ein verschlissener springt oder setzt streckenweise aus. Sollwerte den technischen Unterlagen Ihrer Ausführung entnehmen.
4. Reservekontakt getrennt betrachten: Er ist ein eigener Schalter im Geber. Schaltet die Warnleuchte nicht, obwohl die Anzeige plausibel läuft, spricht das für den Geber und nicht für die Lampe.
5. Erst danach ausbauen: Geber aus dem Tank schrauben, Tauchrohr ansehen. Verschleiß am Widerstandsdraht, ein schwergängiger Schwimmer oder ein beschädigtes Labyrinth bestätigen den Befund. Teilenummer und Rohrlänge notieren.

Arbeiten am Kraftstofftank nur bei kaltem Motor, ohne Zündung, gut belüftet und ohne offene Zündquellen.

Lösung

Bestätigt die Prüfung den Geber, ist der Tausch überschaubar: Der Tankgeber ist von oben in den Kraftstofftank eingeschraubt und aus dem Kofferraum unter einer Abdeckung zugänglich. Wir liefern dafür den originalen VDO-Tankgeber 1165420304 (Mercedes 116 542 03 04) fachmännisch aufbereitet: komplett zerlegt, gereinigt und überprüft, mit neuem originalem Widerstandsdraht und überarbeiteten Schleifer- und Steckkontakten – auf Funktion geprüft, 249,00 €, 5 Jahre Garantie.

Vor der Bestellung vergleichen: Die Zuordnung erfolgt über die VDO-Gruppenprägung 817/10/1 im Tauchrohr (VDO 224-817-010-005R, Datumscode 2.74). Halten Sie Nummer und Rohrlänge Ihres Altteils 1:1 daneben.

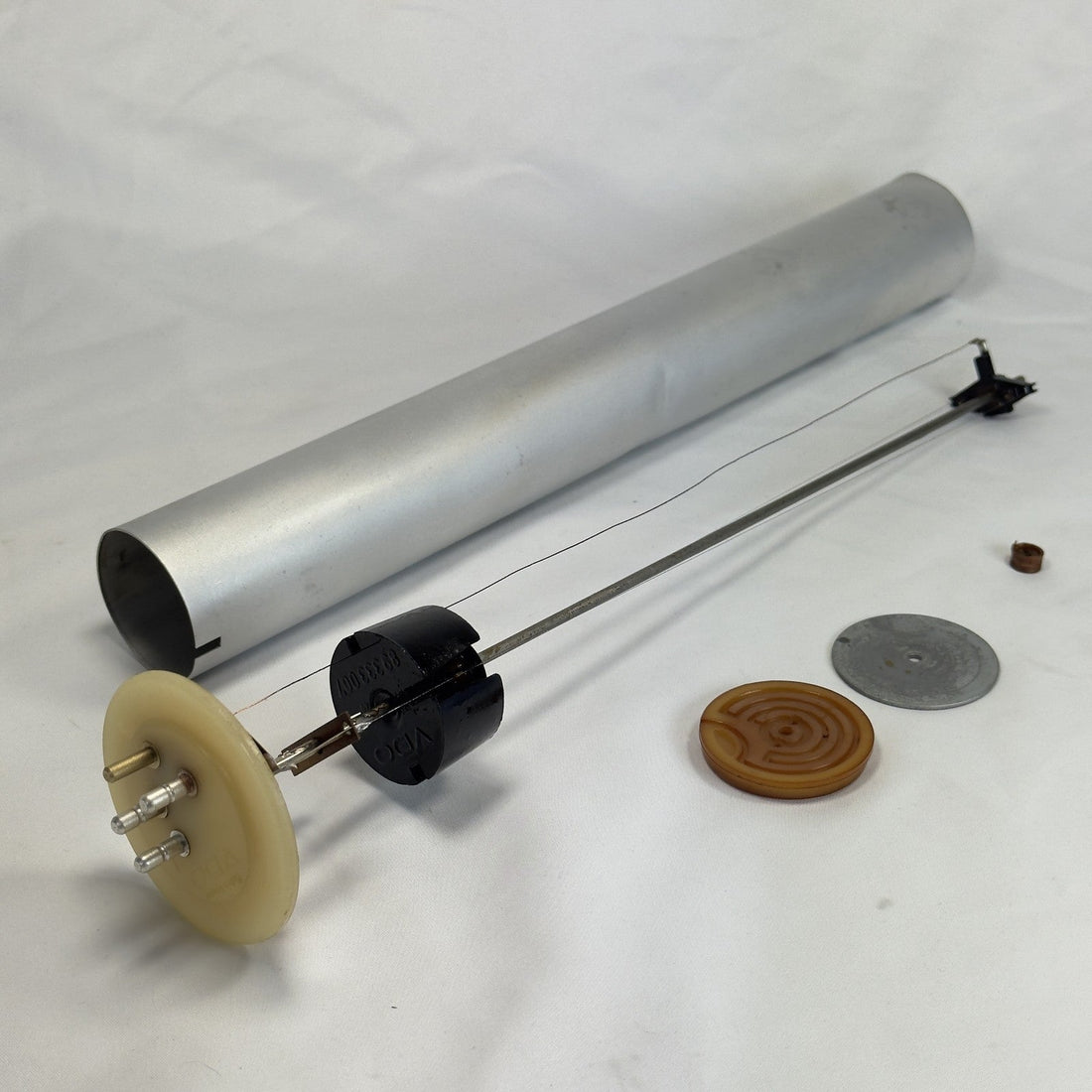

Tauchrohr mit Schwimmer und Widerstandsdraht – die Bilder zeigen das gelieferte Teil.

Weitere passende Teile finden Sie in der Baureihen-Kategorie W116 sowie unter Kraftstoffsystem & Einspritzung; die Anzeigenseite deckt Tank-/Öldruckanzeige ab. Fahren Sie einen W123, gilt eine andere Nummer – dazu haben wir einen eigenen Ratgeber: W123 Tankanzeige zeigt falsch? Tankgeber prüfen & tauschen.

Passende Fahrzeuge

Die Übersicht gibt ausschließlich wieder, was für diese Teilenummer belegt ist.

Baureihe	Modelle laut Teiledaten	Hinweis
W116 (09/1972–1980)	280 S (116.020), 280 SE/SEL (116.024/025)	belegt
W116	350 SE/SEL (116.028/029)	belegt
W116	450 SE (116.032), 450 SEL (116.033)	belegt
W116	450 SEL 6.9 (116.036)	belegt
W116 Diesel	300 SD (116.120)	belegt
Nicht abgedeckt	W123, W126, W124; W108/W109; W114/W115 (/8); R107 ab 08/1976	Einschränkung: eigene Nummern, abweichende Rohrlänge bzw. andere Flanschbefestigung – R107 ab 08/1976: 107 542 08 04

Maßgeblich bleibt die Nummer Ihres Altteils. Im Zweifel senden Sie uns Fahrgestellnummer und Baujahr – wir gleichen es kostenlos ab.

Häufige Fragen

Woran erkenne ich einen defekten Tankgeber im W116?

Typisch sind ein falscher oder schwankender Füllstand, eine hängende oder sprunghafte Nadel, eine Anzeige dauerhaft auf voll oder leer und eine Reservewarnleuchte, die nicht mehr schaltet oder dauernd leuchtet. Sicherheit bringt erst der Vergleich zwischen Geberwert und Anzeige.

Welche Teilenummer hat der Tankgeber für den Mercedes W116?

Die Nummer lautet 1165420304, in Mercedes-Schreibweise 116 542 03 04. Die Zuordnung erfolgt über die VDO-Gruppenprägung 817/10/1 im Tauchrohr, die der VDO-Nummer 224-817-010-005R entspricht; das Tauchrohr trägt den Datumscode 2.74. Vergleichen Sie Nummer und Rohrlänge Ihres Altteils vor dem Kauf 1:1.

Passt der Tankgeber 1165420304 auch in W123, W126 oder R107?

Nein. W123, W126 und W124 haben eigene Teilenummern mit abweichender Rohrlänge. W108/W109 und W114/W115 (/8) verwenden eine andere Flanschbefestigung, und für den R107 ab 08/1976 gilt die Nummer 107 542 08 04. Auch Nachbauteile aus dem Zubehörhandel sind kein Ersatz.

Liegt es am Geber oder an der Tankanzeige im Kombiinstrument?

Fällt nur die Tankanzeige aus, während die übrigen Instrumente sauber arbeiten, spricht das für den Geber oder seine Leitung. Sind mehrere Anzeigen gleichzeitig betroffen, suchen Sie zuerst an der Anzeigeeinheit, an Masse und Spannungsversorgung.

Was kostet ein aufbereiteter Tankgeber 1165420304 und welche Garantie gibt es?

Der aufbereitete VDO-Geber kostet 249,00 Euro: komplett zerlegt, gereinigt und überprüft, mit neuem originalem Widerstandsdraht und überarbeiteten Kontakten. Dazu 5 Jahre Garantie, 60 Tage Rückgaberecht und kostenloser Versand innerhalb Deutschlands. Aktuell liegt ein Exemplar am Lager.
