W124 Heizung im Stand kalt? Umwälzpumpe am Duoventil prüfen

Typisch ist folgendes Bild: Auf der Landstraße kommt warme Luft aus den Düsen, doch sobald das Fahrzeug an der Ampel steht oder im Stadtverkehr rollt, wird der Luftstrom spürbar kühler. Viele Fahrer tauschen daraufhin den Thermostat oder spülen den Wärmetauscher – oft ohne Erfolg. Der Grund liegt eine Stufe davor: Im Heizkreislauf des W124 sitzt neben dem Duoventil eine kleine elektrische Umwälzpumpe, die das heiße Kühlmittel unabhängig von der Motordrehzahl durch den Wärmetauscher fördert. Fällt sie aus, hängt die Heizleistung plötzlich an der Drehzahl der mechanischen Wasserpumpe – und im Stand bleibt zu wenig Durchsatz übrig.

Symptome

Die folgende Übersicht hilft, das Fehlerbild einzuordnen, bevor Sie Teile bestellen:

Symptom	Wahrscheinliche Ursache
Heizung wird während der Fahrt warm, im Stand deutlich kühler	Umwälzpumpe fördert nicht mehr – klassisches Ausfallbild
Innenraum wird nach dem Kaltstart auffällig langsam warm	Zu geringer Durchsatz im Heizkreislauf, Pumpe läuft nicht an
Kühlmittelverlust ohne sichtbare Pfütze, süßlicher Geruch im Fußraum	Undichte Membranen bzw. Gehäusedichtung am Duoventil
Kein Laufgeräusch der Pumpe bei eingeschalteter Heizung	Pumpe elektrisch tot, festsitzendes Laufrad oder fehlende Ansteuerung
Abgrenzung: Heizung bleibt dauerhaft heiß oder komplett kalt, unabhängig von der Drehzahl	Dann liegt es eher am Ventil selbst – siehe W124 Duoventil prüfen

Ursachen

Die Baugruppe ist inzwischen drei bis vier Jahrzehnte alt, und sie arbeitet unter denkbar ungünstigen Bedingungen: heißes Kühlmittel, ständige Temperaturwechsel, dazu lange Standzeiten. Drei Verschleißbilder dominieren.

Erstens die Pumpe selbst. Kohlebürsten und Lager verharzen, nach längeren Standzeiten setzt sich das Laufrad im Gehäuse fest. Manche Pumpen laufen dann nur noch nach einem Klopfer aufs Gehäuse an – ein deutliches Zeichen, dass das Ende nahe ist.

Zweitens die Ventilseite. Die Gummimembranen im Duoventil härten aus und reißen. Das Ventil schließt dann nicht mehr sauber oder verliert Kühlmittel nach außen. Weil die Baugruppe direkt an der Spritzwand sitzt, landet austretendes Kühlmittel gern unbemerkt im Dämmmaterial.

Drittens die Elektrik. Korrodierte Steckkontakte und brüchige Leitungsisolierungen sorgen dafür, dass die Pumpe zwar intakt ist, aber keine Spannung mehr bekommt. Deshalb sollte vor dem Teiletausch immer gemessen werden.

Selbst prüfen

Die Reihenfolge beginnt bewusst mit dem, was nichts kostet:

1. Kühlmittelstand und Sichtprüfung. Ausgleichsbehälter im kalten Zustand prüfen. Danach die Baugruppe an der Spritzwand ansehen: helle Kühlmittelränder, Krusten am Gehäuse oder feuchtes Dämmmaterial sprechen für eine Undichtigkeit am Ventil, nicht für die Pumpe.
2. Drehzahltest. Motor betriebswarm fahren, Heizung auf Maximum, Gebläse mittlere Stufe. Im Stand die Lufttemperatur beurteilen, dann die Leerlaufdrehzahl kurz anheben. Wird die Luft erst mit steigender Drehzahl spürbar wärmer, ist der Verdacht auf die Umwälzpumpe sehr konkret.
3. Hör- und Tastprobe. Bei eingeschalteter Heizung und laufendem Motor die Hand an das Pumpengehäuse legen. Eine arbeitende Pumpe erzeugt ein leises, gleichmäßiges Surren und eine feine Vibration. Bleibt alles still, geht es weiter zu Schritt 4.
4. Spannung messen. Stecker abziehen und bei eingeschalteter Heizung mit dem Multimeter prüfen, ob Bordspannung anliegt. Liegt Spannung an und die Pumpe läuft trotzdem nicht, ist die Pumpe defekt. Liegt keine Spannung an, zuerst Sicherung, Steckkontakte und die Ansteuerung über die Heizungs- bzw. Klimabedienung verfolgen.
5. Schlauchtemperaturen vergleichen. Vorsichtig – die Leitungen sind heiß – Zulauf und Rücklauf am Wärmetauscher abtasten. Ein deutlicher Temperaturunterschied bei stehendem Motorlauf zeigt, dass kaum Kühlmittel umgewälzt wird. Sind beide Leitungen kalt, obwohl der Motor warm ist, prüfen Sie parallel das Duoventil.

Lösung

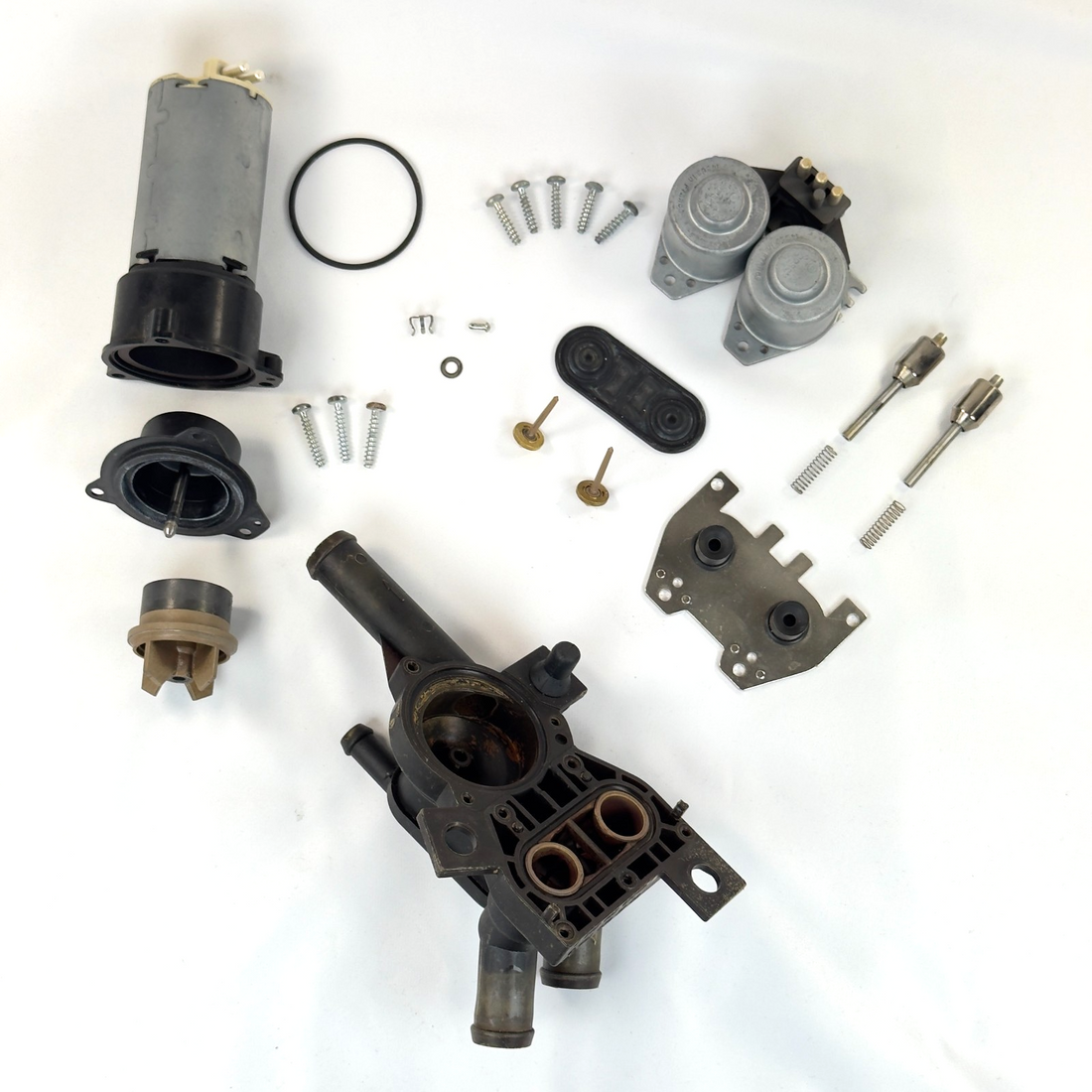

Bestätigt sich der Verdacht, wird die Baugruppe komplett ersetzt – Pumpe und Ventil sitzen zusammen und werden als Einheit getauscht. Wir liefern dafür ein Originalteil mit der Mercedes-Teilenummer A0018303784, die Pumpe trägt die Bosch-Nummer 0392020028. Jedes Teil wird vor dem Versand persönlich geprüft und läuft. Gebrauchsspuren wie kleine Kratzer sind vorhanden und auf den Produktfotos dokumentiert; der Lieferumfang entspricht exakt den Abbildungen.

Beim Einbau tritt beim Lösen der Schläuche Kühlmittel aus – Auffangwanne bereitstellen, anschließend auffüllen und das System sorgfältig entlüften. Weitere passende Teile finden Sie in unserer Kategorie Heizungsventile & Duoventile, das gesamte Sortiment für die Baureihe unter W124. Wer den allgemeinen Überblick sucht, findet ihn im Ratgeber Duoventil / Heizungsventil prüfen & tauschen.

Passende Fahrzeuge

Baureihe	Hinweis
W124	Laut Produktdaten passend. Zur Absicherung prüfen wir die Passung anhand Ihrer Fahrgestellnummer kostenlos.
Andere Baureihen	Für dieses Teil nicht belegt – bitte vor der Bestellung anfragen, damit wir es abgleichen können.

Häufige Fragen

Woran erkenne ich, ob die Umwälzpumpe oder das Duoventil defekt ist?

Der Drehzahltest trennt beide Fehlerbilder recht zuverlässig. Wird die Heizung mit steigender Drehzahl warm und im Stand wieder kühl, deutet das auf die Umwälzpumpe. Bleibt die Heizung dagegen dauerhaft heiß oder komplett kalt, unabhängig von der Drehzahl, liegt der Fehler eher im Ventilteil.

Kann ich mit defekter Umwälzpumpe weiterfahren?

Betriebsgefährdend ist der Ausfall nicht, solange kein Kühlmittel austritt. Sie verlieren jedoch Heizleistung im Stand, und beschlagene Scheiben im Winter sind ein echtes Sicherheitsthema. Verliert die Baugruppe zusätzlich Kühlmittel, sollten Sie den Tausch nicht aufschieben.

Passt die Teilenummer A0018303784 an meinen W124?

Die Produktdaten belegen die Passung für die Baureihe W124. Weil innerhalb der Baureihe unterschiedliche Ausstattungen verbaut wurden, gleichen wir die Passung vor der Bestellung gern kostenlos anhand Ihrer Fahrgestellnummer und des Baujahrs ab.

Muss beim Tausch das Kühlsystem entleert werden?

Vollständig entleeren ist nicht nötig. Beim Lösen der Schläuche tritt aber Kühlmittel aus, das aufgefangen werden sollte. Nach dem Einbau wird der Stand korrigiert und das System entlüftet – sonst bleibt Luft im Wärmetauscher und die Heizleistung fehlt weiterhin.

Was kostet das geprüfte Duoventil mit Umwälzpumpe?

Das geprüfte Originalteil mit der Teilenummer A0018303784 und der Bosch-Nummer 0392020028 kostet bei uns 348,00 €. Es ist ab Lager verfügbar und wird im abgebildeten Lieferumfang versendet.
