W123 Drehzahlmesser defekt? Zeiger springt oder steht (Benziner)
Kurzantwort: Steht der Drehzahlmesser im W123 auf null, zittert der Zeiger oder bleibt gleichzeitig die kleine Borduhr stehen, liegt der Fehler fast immer in der Elektronik des rechten Rundinstruments – typisch sind ausgetrocknete Kondensatoren und kalte Lötstellen. Für die Vierzylinder-Benziner 200, 230, 230 E und 230 CE liefern wir das aufbereitete VDO-Instrument mit der Rückseiten-Prägung 230/107/12 · 14000 Imp. für 399,00 € – auf Funktion geprüft, neun Kondensatoren erneuert, 5 Jahre Garantie.
Der Drehzahlmesser im W123 ist eines der Instrumente, die nach vier Jahrzehnten zuerst auffallen: Der Zeiger bleibt beim Starten unten liegen, zuckt beim Gasgeben nur kurz oder pendelt unruhig um einen Wert, der mit dem tatsächlichen Motorlauf nichts mehr zu tun hat. Und oft steht zusätzlich die kleine Uhr im unteren Teil derselben Skala. Wer dann nach einem Ersatzinstrument sucht, stößt schnell auf das eigentliche Problem: Nicht jeder W123-Drehzahlmesser passt in jeden W123. Dieser Ratgeber zeigt, wie Sie das Fehlerbild eingrenzen, welche Ursachen dahinterstecken – und wie Sie die richtige Ausführung für Ihren Vierzylinder-Benziner sicher identifizieren.

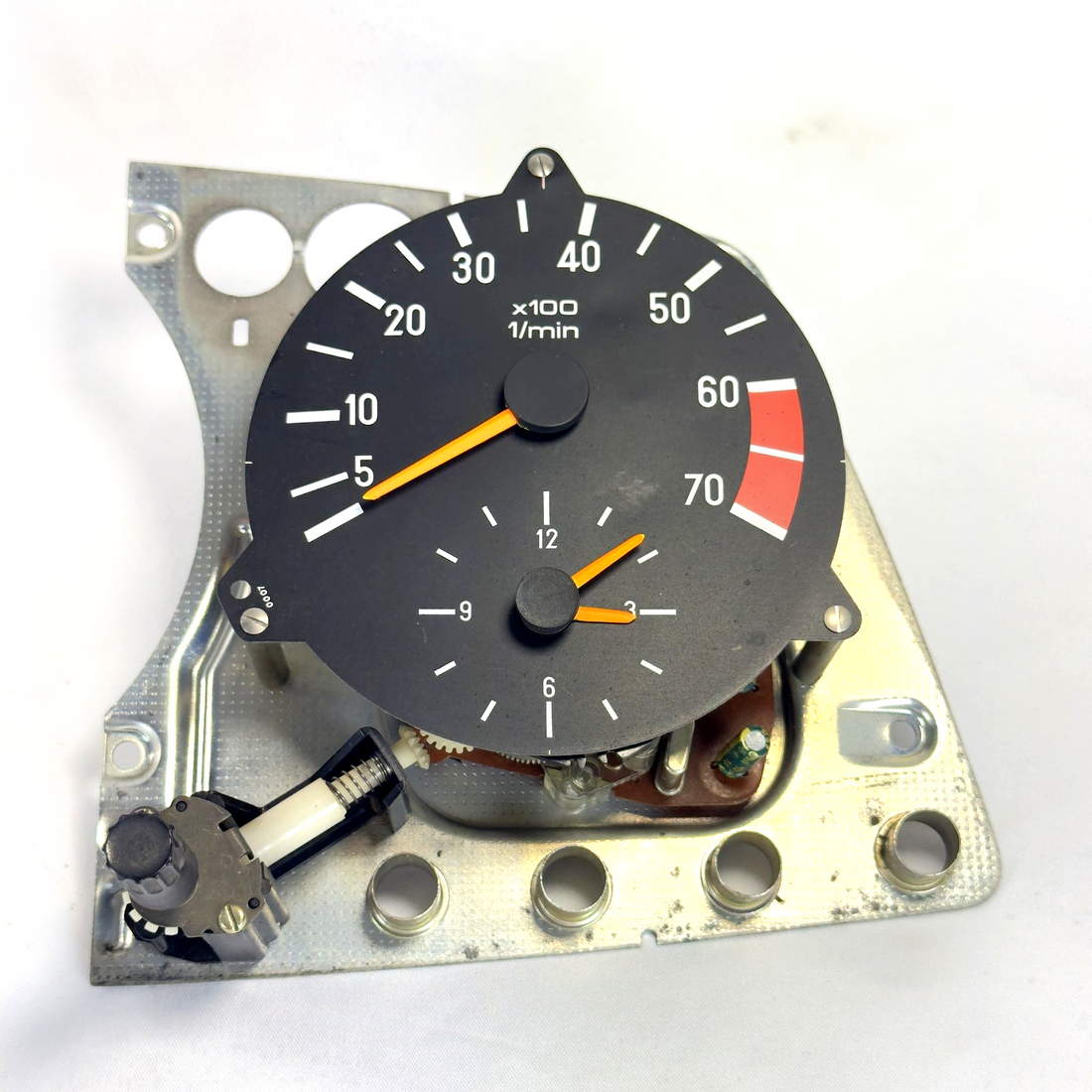

Der Drehzahlmesser mit integrierter Borduhr sitzt im rechten Rundinstrument des W123-Kombiinstruments: Anzeige bis 7000 1/min, roter Bereich ab 6000 1/min.
Symptome
Der erste Schritt ist die saubere Abgrenzung: Betrifft die Störung wirklich den Drehzahlmesser – oder eine andere Baugruppe im selben Kombiinstrument?
| Symptom | Wahrscheinliche Ursache |
|---|---|
| Zeiger bewegt sich nicht, bleibt beim Gasgeben auf Null | Elektronik der Drehzahlmesser-Einheit ohne Funktion – meist ausgetrocknete Kondensatoren |
| Zeiger zittert, springt oder zeigt unruhig an | Kalte Lötstellen: Der Kontakt bricht je nach Temperatur und Erschütterung kurz ab |
| Angezeigte Drehzahl passt spürbar nicht zum Motorlauf | Falsche Instrumenten-Ausführung (Impulszahl) oder gealterte Elektronik |
| Auch die integrierte Uhr bleibt stehen oder geht ungenau | Gleiche Baugruppe betroffen – Drehzahlmesser und Uhr fallen häufig gemeinsam aus |
| Abgrenzung: Nur die Borduhr steht, die Drehzahlanzeige arbeitet normal | Dann liegt es an der Uhr selbst – Vorgehen im Beitrag Uhr im Mercedes-Kombiinstrument defekt? |
| Abgrenzung: Auch Tank- und Temperaturanzeige spinnen | Dann eher Geber oder Versorgung als der Drehzahlmesser – siehe W123 Tankanzeige zeigt falsch? |
| Abgrenzung: Instrument arbeitet, ist aber nachts dunkel | Beleuchtung oder Dimmer, nicht die Anzeige-Elektronik – siehe Tachobeleuchtung dunkel? |
Ursachen
Der Drehzahlmesser des W123 ist kein mechanisches, sondern ein elektrisches Instrument mit eigener Platine hinter dem Zifferblatt. Die Motordrehzahl wird ihm als Impulsfolge zugeführt – die Impulszahl richtet sich nach der Zylinderzahl, beim Vierzylinder-Benziner steht dafür die Angabe 14000 Imp. auf der Rückseite. Genau in dieser Elektronik liegt nach Jahrzehnten der Schwachpunkt.
Aus der Werkstattpraxis sind es vor allem zwei Klassiker. Erstens ausgetrocknete Kondensatoren: Sie verlieren über die Jahre ihre Kapazität, die Ansteuerung des Zeigers wird schwach oder bleibt ganz aus. Bei der Aufbereitung dieses Instruments werden deshalb neun Kondensatoren erneuert. Zweitens kalte Lötstellen: Temperaturwechsel und Vibration reißen die Lötverbindungen über die Jahre fein ein. Das erklärt das typische Zittern und die sporadischen Aussetzer – mal hat die Verbindung Kontakt, mal nicht. Weil die Borduhr auf derselben Baugruppe sitzt, fällt sie oft im selben Zug aus. Dasselbe Muster beschreiben wir für die 124er-Baureihe im Beitrag W124 Drehzahlmesser defekt.
Die dritte, unterschätzte Ursache ist gar kein Defekt: ein früher schon einmal eingebautes Instrument der falschen Ausführung. Passt die Impulszahl nicht zur Zylinderzahl, zeigt der Drehzahlmesser dauerhaft falsch – ohne dass technisch etwas kaputt wäre.
Selbst prüfen
- Uhr mitbeobachten (kostenlos). Steht die kleine Uhr im unteren Teil der Skala ebenfalls, sind Drehzahlmesser und Uhr gemeinsam betroffen – ein deutlicher Hinweis auf die Elektronik dieser Baugruppe und nicht auf die Signalzuführung.
- Übrige Instrumente kontrollieren. Arbeiten Tacho, Tankanzeige und Kühlmitteltemperatur normal, liegt der Fehler mit hoher Wahrscheinlichkeit im rechten Rundinstrument selbst und nicht in der Versorgung des gesamten Kombiinstruments.
- Verhalten im Kalt- und Warmzustand vergleichen. Ein Zeiger, der kalt sauber anzeigt und warm zu springen beginnt (oder umgekehrt), spricht klar für kalte Lötstellen statt für ein totes Bauteil.
- Prägung ablesen. Vor jedem Austausch: Batterie abklemmen, Kombiinstrument ausbauen und die Rückseite ansehen. Gerät bei anliegender Spannung ein Pin auf Masse, entsteht ein Kurzschluss – erfahrungsgemäß brennen dabei die Widerstände der Tankanzeige im selben Instrument durch. Die Vierzylinder-Ausführung trägt die Prägung 230/107/12 und 14000 Imp.
- Lampenfassungen und Steckkontakte ansehen. Korrodierte Kontakte und lose Fassungen auf dem Trägerblech sind schnell behoben und erklären manchen vermeintlichen Instrumentendefekt.
Lösung
Bestätigt sich der Elektronikdefekt, ist der Tausch gegen ein aufbereitetes, funktionsgeprüftes Originalinstrument der schnellste Weg zurück zur richtigen Anzeige. Unser aufbereiteter Drehzahlmesser mit integrierter Uhr für die W123-Vierzylinder-Benziner kostet 399,00 €. Er ist komplett überprüft und funktionstüchtig, neun Kondensatoren sind erneuert und die Zeiger neu in originalem Mercedes-Orange eingefärbt – auf dieses aufbereitete Teil geben wir 5 Jahre Garantie, dazu 60 Tage Rückgaberecht und kostenlosen Versand innerhalb Deutschlands. Zur Identifikation dient die Prägung 230/107/12 · 14000 Imp. auf der Rückseite; eine Mercedes-Ersatzteilnummer ist auf dieser Ausführung nicht aufgebracht.
Wichtig zum Lieferumfang: Geliefert wird der Drehzahlmesser mit integrierter Uhr auf dem Trägerblech samt Lampenfassungen. Tachometer, Tankanzeige, Temperaturanzeige, Sichtglas und Gehäusedeckel gehören nicht dazu – die beiden freien Rundausschnitte im Blech bleiben leer. Ist Ihr Kombiinstrument insgesamt am Ende, ist das komplett aufbereitete W123-Kombiinstrument 123 542 09 57 (200 km/h, für 200, 230 und 250) für 249,00 € die sinnvollere Wahl: Zeiger frisch lackiert, Kilometerzähler geprüft, Beleuchtung komplett erneuert. Den aktuellen Bestand finden Sie in den Kategorien Drehzahlmesser und Ganze Kombiinstrumente, weitere geprüfte Originalteile der Baureihe im W123-Lager.
Drehzahlmesser 230/107/12
W123 / S123 / C123 – 200, 230, 230 E, 230 CE
399,00 € · aufbereitet
Zum Angebot →
Kombiinstrument 123 542 09 57
W123 / C123 – 200, 230, 250 · 200 km/h
249,00 € · aufbereitet
Zum Angebot →
Jedes Instrument wird vor dem Versand auf Funktion geprüft; die Prägung auf der Rückseite entscheidet über die Passung.
Passende Fahrzeuge
Der aufbereitete Drehzahlmesser mit der Prägung 230/107/12 · 14000 Imp. ist für die Vierzylinder-Ottomotoren der Baureihe 123 bestimmt:
| Karosserie | Modell | Typ | Bauzeit |
|---|---|---|---|
| Limousine (W123) | 200 | 123.020 | 1976–1985 |
| Limousine (W123) | 230 | 123.023 | 1976–1985 |
| Limousine (W123) | 230 E | 123.033 | 1976–1985 |
| T-Modell (S123) | 200 T | 123.180 | 1978–1986 |
| T-Modell (S123) | 230 T | 123.183 | 1978–1986 |
| T-Modell (S123) | 230 TE | 123.193 | 1978–1986 |
| Coupé (C123) | 230 C | 123.043 | 1977–1985 |
| Coupé (C123) | 230 CE | 123.053 | 1977–1985 |
Nicht passend:
- W123 mit Sechszylinder: 250, 280, 280 E, 280 C, 280 CE, 280 TE
- W123 Dieselmodelle: 200 D, 220 D, 240 D, 300 D, 300 TD
- Kombiinstrumente mit einfacher Borduhr anstelle des Drehzahlmessers
- Andere Baureihen wie W114/W115, W116, W124 oder W126
Sie sind nicht sicher, ob das Instrument passt? Senden Sie uns Fahrgestellnummer (FIN) und Baujahr über das Kontaktformular – wir prüfen das kostenlos.
Das passende Ersatzteil – direkt bei uns kaufen
Mercedes W123 Drehzahlmesser Uhr aufbereitet VDO 4 Zylinder 200 230 230 E 230 CE
Prägung: 230/107/12 · 14000 Imp. · Zustand: aufbereitet, funktionsgeprüft · 5 Jahre Garantie
399,00 €
Häufige Fragen
Woran erkenne ich, ob der Drehzahlmesser zu meinem Vierzylinder passt?
Das Instrument trägt auf der Rückseite die Prägung 230/107/12 sowie die Angabe 14000 Imp. Gleichen Sie diese Prägung vor dem Kauf mit der Ihres eigenen Instruments ab. Die Impulszahl richtet sich nach der Zylinderzahl – deshalb ist die Ausführung für Vierzylinder-Ottomotoren nicht mit der für Sechszylinder oder Diesel austauschbar.
Passt das Instrument auch in einen 280 E oder einen 240 D?
Nein. Diese Ausführung ist für die Vierzylinder-Ottomotoren 200, 230, 230 E und 230 CE bestimmt. An einem Sechszylinder (250, 280, 280 E, 280 C, 280 CE, 280 TE) oder an einem Dieselmodell (200 D, 220 D, 240 D, 300 D, 300 TD) würde die Anzeige dauerhaft falsch gehen.
Warum bleibt gleichzeitig die kleine Borduhr stehen?
Die Uhr sitzt als kleines Zifferblatt im unteren Teil der Drehzahlmesser-Skala und teilt sich mit dem Drehzahlmesser dieselbe Baugruppe. Sind die Kondensatoren dieser Einheit ausgetrocknet, fallen Drehzahlanzeige und Uhr häufig gemeinsam aus.
Was gehört bei diesem aufbereiteten Instrument zum Lieferumfang?
Geliefert werden ausschließlich der Drehzahlmesser mit integrierter Uhr auf dem Trägerblech samt Lampenfassungen. Tachometer, Tankanzeige, Temperaturanzeige, Sichtglas und Gehäusedeckel gehören nicht dazu – die beiden freien Rundausschnitte im Blech bleiben leer.
Welche Garantie gibt es auf das aufbereitete Instrument?
Auf dieses aufbereitete Teil geben wir 5 Jahre Garantie: Sollte es ein Problem geben, schicken Sie das Teil ein – wir reparieren oder ersetzen es. Zusätzlich gelten 60 Tage Rückgaberecht und kostenloser Versand innerhalb Deutschlands.
