W124 Öldruckanzeige defekt? Öldruck-, Tank- und Temperaturanzeige prüfen und reparieren

Die Öldruckanzeige im Mercedes W124 steht auf null – oder die Tanknadel rührt sich nicht mehr? Beim W124 sitzen Öldruck-, Tank- und Temperaturanzeige häufig in einer gemeinsamen Einheit, den sogenannten Rundinstrumenten. Ein Defekt an einer Anzeige betrifft deshalb oft alle drei. Bevor man vorschnell Teile tauscht, lohnt es sich, den Fehler sorgfältig einzugrenzen: Liegt es an der Anzeige selbst, oder ist der Geber im Motor defekt?

Symptome: Wann die Anzeige auffällt

Typische Anzeichen für einen Defekt an der Öldruck-, Tank- oder Temperaturanzeige im W124:

• Die Öldrucknadel steht fest – bei warmem wie bei kaltem Motor.
• Die Tanknadel bleibt auf null oder zeigt einen falschen Füllstand an.
• Die Temperaturanzeige reagiert nicht mehr oder schlägt abrupt aus.
• Alle drei Anzeigen verhalten sich gleichzeitig auffällig – ein Hinweis auf ein gemeinsames Problem in der Anzeigeeinheit.

Besonders die Öldruckanzeige ist sicherheitsrelevant: Eine dauerhaft falsche Anzeige sollte man klären, um im Ernstfall nicht ohne Warnung zu fahren. Mehr zu häufigen Symptomen am W124-Kombiinstrument lesen Sie in unserem Artikel über die 5 häufigsten Tacho- und Kombiinstrument-Probleme.

Anzeige oder Geber? Fehler eingrenzen

Steht oder springt eine Anzeige, kommen zwei Ursachen in Frage: entweder die Anzeige selbst oder der zugehörige Geber bzw. Sensor am Motor. Das Eingrenzen ist der entscheidende erste Schritt – denn beides zu tauschen, ohne zu wissen was defekt ist, ist unnötig teuer.

Ein einfacher Ausgangspunkt: Liegen mehrere Anzeigen gleichzeitig tot oder falsch, ist die Einheit als Ganzes oder die gemeinsame Verkabelung verdächtig. Ist nur eine Anzeige betroffen, kann der jeweilige Geber schuld sein.

Bei W124-Dieselmodellen (200D, 250D, 300D) sitzen Öldruck-, Tank- und Temperaturanzeige in einer kombinierten Einheit; belegte Teilenummern aus unserem Sortiment sind A1245420901 und A1245424701 (VDO). Zu den Anzeigebereichen: Die Öldruckanzeige deckt 0–3 bar ab und pendelt im Normalbetrieb bei etwa 90 % bis an die 3-bar-Marke; die Motortemperaturanzeige zeigt bis ca. 120 °C. Wichtig für den Teiletausch: Tankanzeige- und Drehzahlmesser-Teilenummern sind entweder für Benziner oder für Diesel – sie sind nicht untereinander tauschbar, da die Teilenummer fest an Fahrzeugtyp und Kraftstoffart gebunden ist. Das gilt auch für die kombinierte Einheit.

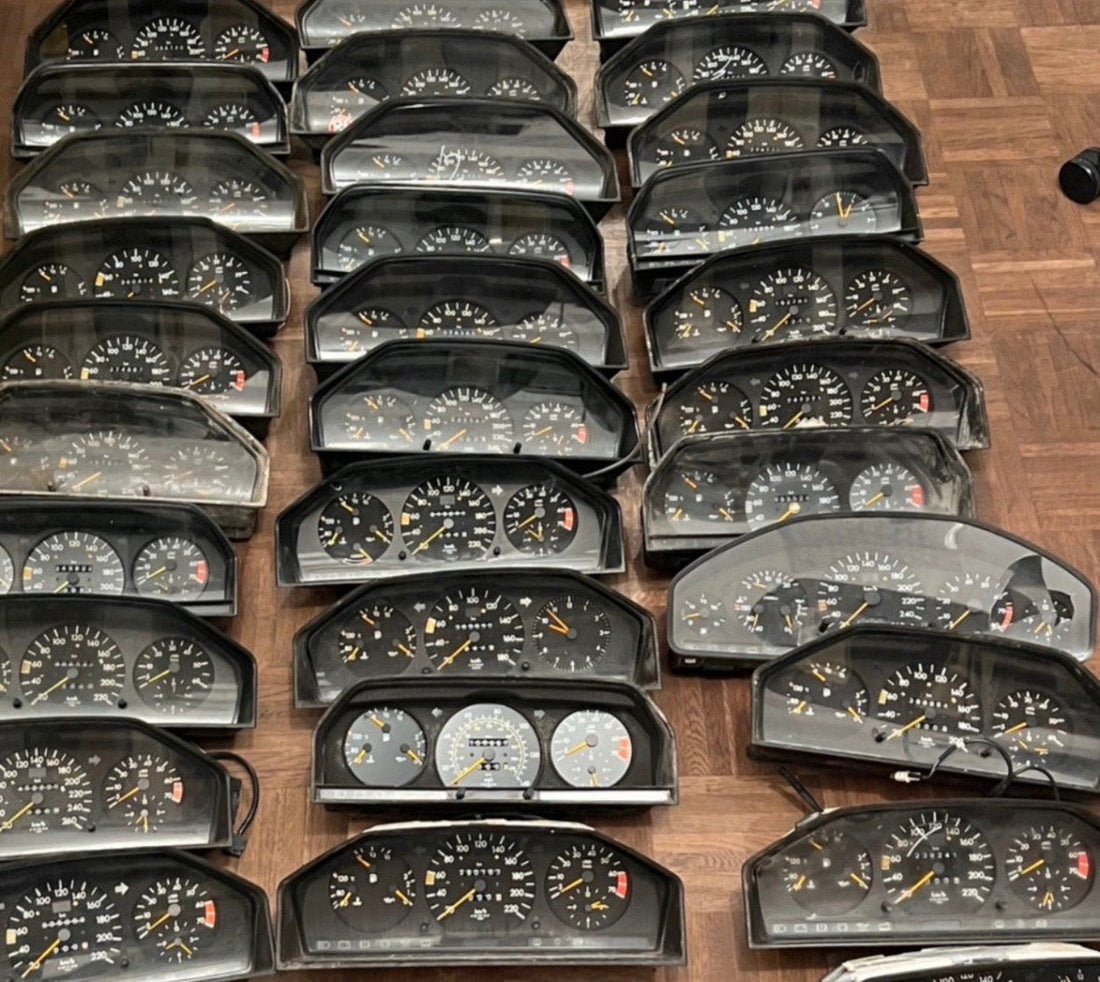

Unsere Tacho & Kombiinstrumente im Sortiment bieten Ihnen sowohl geprüfte Austauscheinheiten als auch die Möglichkeit zur Instandsetzung Ihrer vorhandenen Einheit.

Ursachen an der Anzeige: Lötstellen, Leiterbahnen, Steckkontakte

Ist der Geber in Ordnung, liegt der Fehler meist in der Anzeigeeinheit selbst. Nach Jahrzehnten Betrieb sind folgende Ursachen besonders häufig:

• Kalte Lötstellen: Durch Temperaturwechsel und Vibrationen brechen Lötstellen auf – der elektrische Kontakt ist unterbrochen oder unzuverlässig.
• Gerissene Leiterbahnen: Auf der Leiterplatte entstehen haarfeine Risse, die sich im Betrieb öffnen und schließen – was das Bild einer springenden Nadel erzeugt.
• Oxidierte Steckkontakte: Korrosion an den Steckverbindern erhöht den Übergangswiderstand und verfälscht die Anzeige.
• Durchgebrannte Widerstände: Besonders die Tankanzeige ist anfällig für durchgebrannte Widerstände. Ein häufiger Auslöser ist unsachgemäßer Ausbau mit angeklemmter Batterie: Berührt dabei ein Anschluss-Pin Masse, entsteht ein Kurzschluss – und die Widerstände brennen durch. Das ist reparierbar.

Diese Schäden sind optisch oft kaum sichtbar und erfordern eine gezielte Diagnose am Prüfstand.

Auch die Uhr im Kombiinstrument leidet häufig unter denselben Alterungserscheinungen – ein weiterer Hinweis, dass die gesamte Einheit geprüft werden sollte.

Instandsetzung auf dem Prüfstand

Als inhabergeführter Fachbetrieb, spezialisiert auf Mercedes-Kombiinstrumente, prüfen und reparieren wir Rundinstrumente auf unserem eigenen Prüfstand. Der Ablauf:

1. Eingangsdiagnose: Prüfung aller Anzeigen auf Funktion und Messgenauigkeit.
2. Sichtprüfung der Elektronik: Identifikation kalter Lötstellen, gerissener Leiterbahnen und oxidierter Kontakte.
3. Instandsetzung: Nacharbeiten der Lötstellen, Reparatur der Leiterbahnen, Reinigung der Steckkontakte.
4. Abschlussprüfung: Erneuter Funktionstest am Prüfstand vor dem Versand.

Die Reparatur von Tankanzeige oder anderen Kombiinstrument-Teilen kostet pauschal 60 €. Diagnose und Angebot sind kostenlos und unverbindlich – erst nach Ihrer Freigabe wird repariert. Mehr zum Leistungsumfang finden Sie auf unserer Seite Tacho-Reparatur. Falls Sie auch Probleme mit der Außentemperaturanzeige defekt oder schwarz haben, schauen Sie gerne in den verlinkten Ratgeber.

Häufige Fragen

Woran erkenne ich, ob die Anzeige oder der Geber defekt ist?

Sind mehrere Anzeigen in der Einheit gleichzeitig betroffen, deutet das eher auf einen Defekt in der Anzeigeeinheit hin. Ist nur eine Anzeige auffällig, kann der zugehörige Geber am Motor ursächlich sein. Eine sichere Eingrenzung erfolgt durch Messung am ausgebauten Instrument sowie durch Prüfung des Gebers separat. Wir helfen Ihnen gerne dabei – einfach das Kontaktformular nutzen.

Ist es schlimm, wenn die Öldruckanzeige steht?

Ja – der Öldruck ist eine sicherheitsrelevante Anzeige. Eine dauerhaft falsche oder ausgefallene Anzeige sollte man klären, damit Sie im Ernstfall (zu niedriger Öldruck) rechtzeitig gewarnt werden. Fahren Sie das Fahrzeug im Zweifel nicht weiter, ohne die Ursache zu kennen.

Sitzen Öldruck-, Tank- und Temperaturanzeige in einem Instrument?

Bei W124-Dieselmodellen ja – Öldruck-, Tank- und Temperaturanzeige sitzen häufig in einer kombinierten Einheit. Bekannte Teilenummern aus unserem Sortiment: A1245420901 (200D/250D/300D) und A1245424701 (VDO). Welche Ausführung bei Ihrem Fahrzeug verbaut ist, prüfen wir gerne – sprechen Sie uns an.

Was kostet die Reparatur?

Tankanzeige und sonstige Kombiinstrument-Teile reparieren wir pauschal für 60 €. Die Kosten hängen zudem vom Umfang des Schadens ab. Wir erstellen Ihnen ein kostenloses, unverbindliches Angebot – einfach anrufen oder das Kontaktformular nutzen.
