Timken Kegelrollenlager Satz M86649 M86610 30,16 mm Ritzellager Differential NOS

Timken Kegelrollenlager Satz M86649 M86610 30,16 mm Ritzellager Differential NOS

Fahrzeugsystem / Funktion:

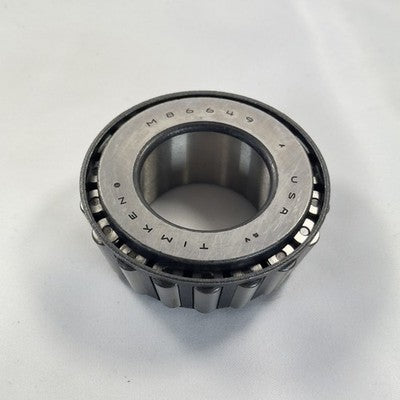

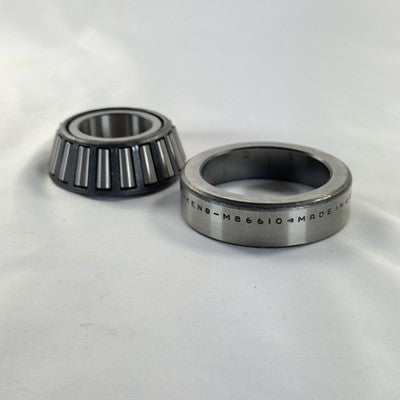

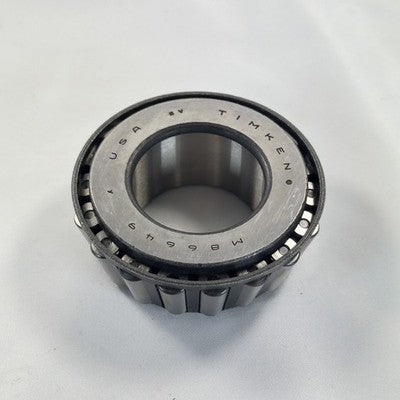

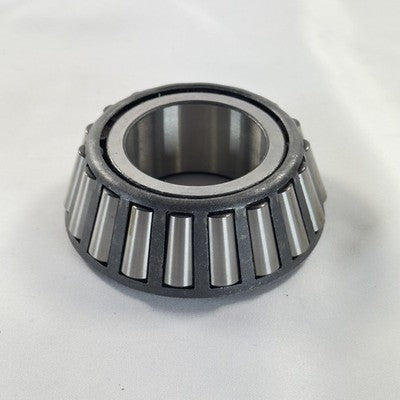

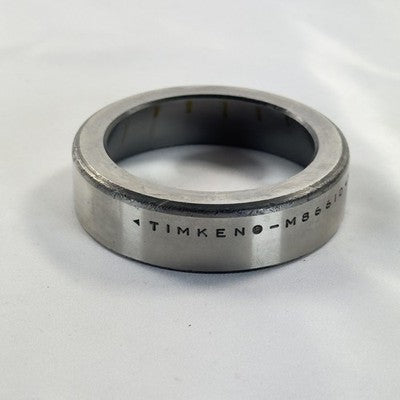

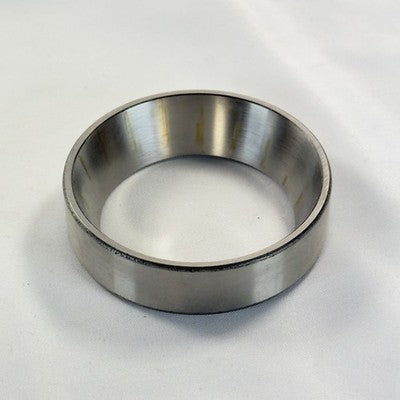

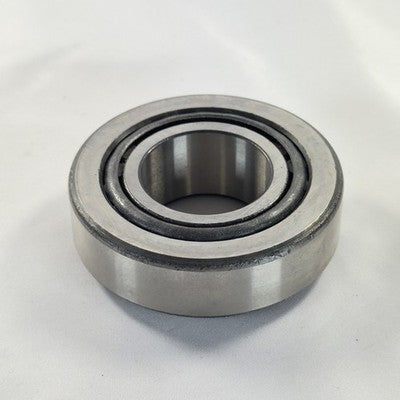

Kegelrollenlager nehmen Radial- und Axialkräfte gleichzeitig auf. Kegel (Innenring mit Rollen und Käfig) und Laufring (Außenring) sind getrennt und werden erst im Gehäuse zusammengeführt; sie sind ein aufeinander eingeschliffenes Paar und werden nur gemeinsam gewechselt. Der Einbau erfolgt in gegenüberliegenden Paaren, deren Vorspannung über Distanzhülse oder Ausgleichsscheiben eingestellt wird.

Einbauort: Klassische Position ist das Ritzellager im Differential; der Laufring wird ins Gehäuse eingepresst, der Kegel sitzt auf der Ritzelwelle. Daneben in Achs- und Getriebegehäusen verbaut.

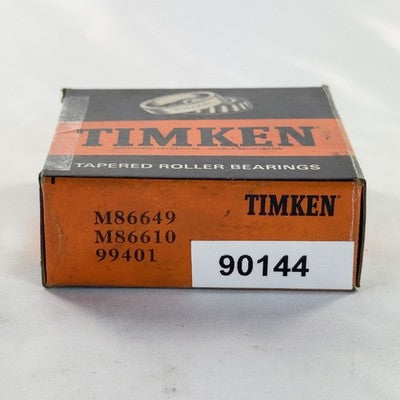

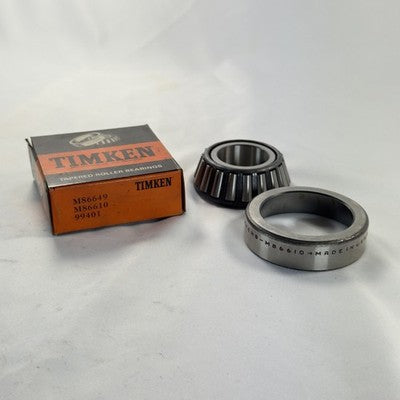

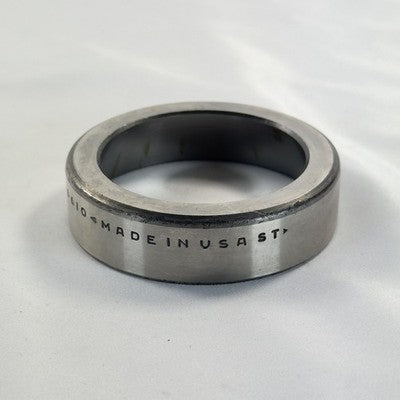

Zustand: Neuteil aus Lagerbestand im Timken-Originalkarton. Kegel und Laufring unbenutzt, ohne Lauf- oder Rostspuren. Der Karton trägt neben M86649 und M86610 die Satznummer 99401 – das ist bei Timken das Kürzel für den werkseitig gepaarten Satz aus Kegel und passendem Laufring. Karton mit Lagerspuren.

Maße und belegte Anwendungen

Lagermaße:

• Bohrung 30,163 mm (1-3/16 Zoll)
• Außendurchmesser 64,292 mm (2,5312 Zoll)
• Gesamtbreite T 21,433 mm (0,8438 Zoll)
• Laufringbreite C 16,670 mm (0,6563 Zoll)
• Bauart TS, einreihig, zerlegbar

Belegte Anwendungen:

• Toyota – Ritzellager Hinterachse, OE 90368-30002 (Corolla, Celica, Corona, Starlet, Tercel, Camry, Previa, RAV4, Highlander)
• Jeep – Dana-30-Vorderachse, äußeres Ritzellager, ab Modelljahr 1992 (Ausführung mit Distanzhülse)
• Ford – 8-Zoll-Hinterachse, Ritzellager
• Ford Explorer, Explorer Sport Trac und Mercury Mountaineer 2006–2010 (Satznummer SET309)

Wichtige Abgrenzung – bitte vor dem Kauf prüfen:

⚠ Maßvergleich statt Nummernvergleich. Bitte gleichen Sie Bohrung, Außendurchmesser und Gesamtbreite mit Ihrem Altteil ab. Achtung bei Katalogangaben 30,16 × 64,29 × 16,67 mm: das ist die Laufringbreite, die Gesamtbreite T beträgt 21,43 mm – beide Zahlen bezeichnen dasselbe Lager.

⚠ Nicht passend für:

• Mercedes-Benz – eine Verwendung an Mercedes-Fahrzeugen ist nicht belegt und wird hier ausdrücklich nicht behauptet
• die Varianten M86649R / M86610R, M86649G sowie Ausführungen mit Zusatz PX2 – abweichende Toleranz- und Werkstoffausführungen
• Jeep Dana 30 vor Modelljahr 1992 – dort andere Ritzellagerung
• Verwendung eines neuen Kegels mit gebrauchtem Laufring (oder umgekehrt) – zerstört das Lager

Lieferumfang: Lieferumfang siehe Produktbilder.

Passt das Teil in Ihr Fahrzeug? Senden Sie uns Fahrgestellnummer und Baujahr – wir prüfen es kostenlos: Kontaktformular oder thot.kfzteile@gmail.com.
