ASD-Steuergerät defekt? Prüfen & Ersatz (W124, W201, W126)

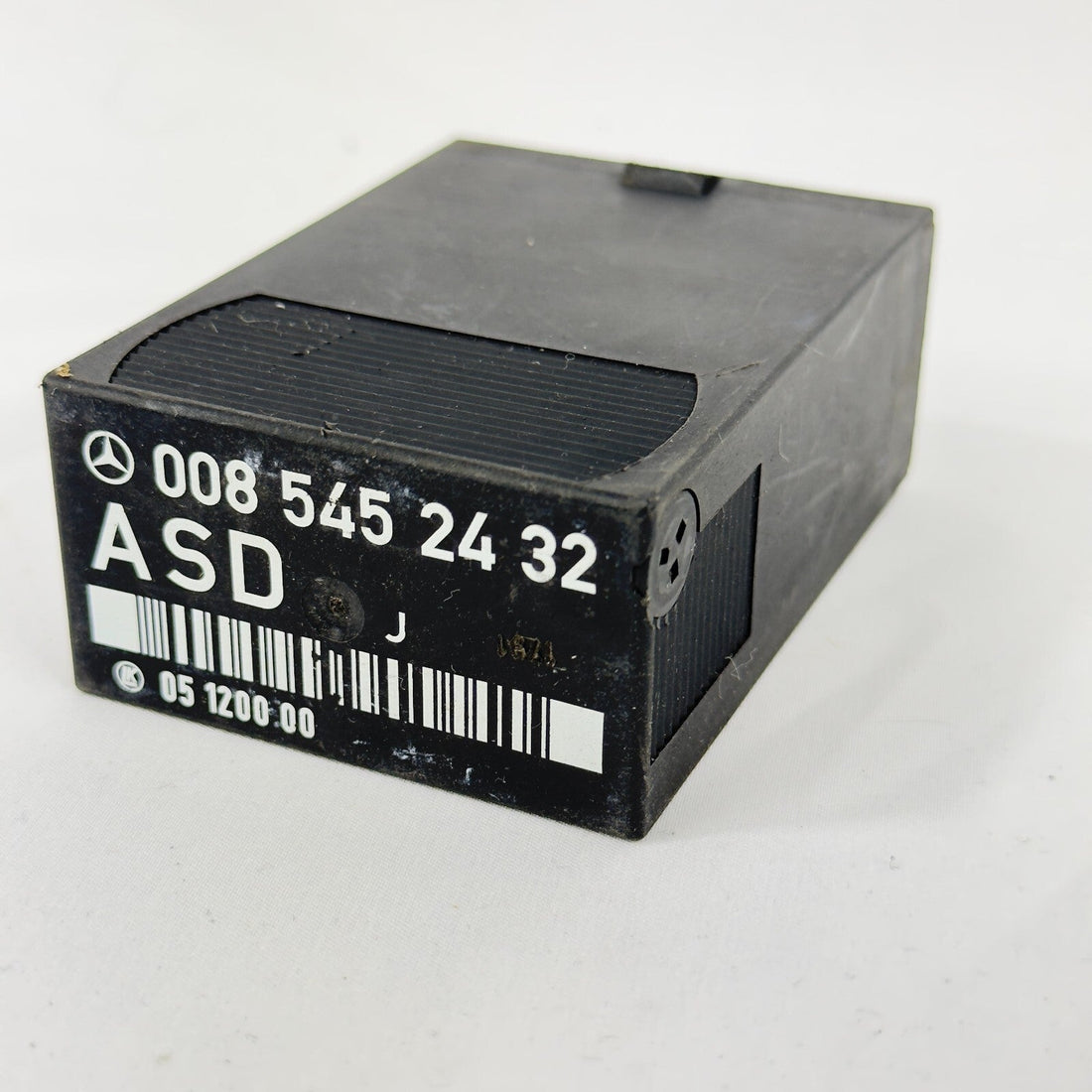

Kurzantwort: Wenn die ASD-Kontrollleuchte nach dem Start dauerhaft leuchtet oder die Sperre auf glatter Fahrbahn nicht mehr zugreift, liegt die Ursache bei alten Mercedes-Modellen sehr häufig im Steuergerät bzw. Relais des Automatischen Sperrdifferentials. Für W201, W124 und W126 führen wir das geprüfte Original mit der Teilenummer A0085452432 für 44,00 €, für W201, W124, W126, R129 und W202 die Ausführung A0135450132 für 99,99 €. Vor dem Tausch lohnt sich immer der Blick auf Sicherung, Masse und Steckkontakte – das kostet nichts und klärt die Hälfte der Fälle.
Das Automatische Sperrdifferential war bei Mercedes-Fahrzeugen der 1980er- und 1990er-Jahre ein Aufpreis-Extra, das heute kaum jemand mehr auf dem Schirm hat – bis die kleine ASD-Leuchte im Kombiinstrument nicht mehr ausgeht. Meist meldet sich der Fehler nach einer Standzeit, nach einer Fahrt durch Nässe oder scheinbar grundlos beim Losfahren. Bei uns landet das regelmäßig als „ASD-Leuchte an, Sperre tot" auf dem Tisch, und fast immer beginnt die Suche an derselben Stelle: bei der Elektronik, nicht bei der Hinterachse.
Symptome
Das ASD schaltet sich bei einer erkannten Störung selbst ab und quittiert das über die Kontrollleuchte. Die folgende Übersicht hilft beim Sortieren:
| Symptom | Wahrscheinliche Ursache |
|---|---|
| ASD-Leuchte bleibt nach dem Motorstart dauerhaft an | System hat sich abgeschaltet – Steuergerät, Verkabelung oder Sensorik |
| Sperre greift auf Schnee, Nässe oder Schotter nicht mehr zu, ein Hinterrad dreht durch | Fehlende Ansteuerung durch das Steuergerät oder fehlender Druck im Hydraulikkreis |
| Leuchte flackert oder kommt nur bei Nässe und Erschütterung | Kontaktproblem am Relaissockel, korrodierte Pins, kalte Lötstelle im Gerät |
| ASD arbeitet, aber mehrere Kontrollleuchten spinnen gleichzeitig | Nicht das ASD – erst das Überspannungsschutzrelais prüfen |
| Kontrollleuchtenfeld insgesamt ohne Funktion oder ohne Selbsttest | Nicht das ASD – siehe Kontrollgerät im Kombiinstrument |
Ursachen
Die Steuergeräte und Relais des ASD sitzen bei diesen Baureihen in der Elektronikbox bzw. im Relaiskasten und sind damit dem ausgesetzt, was Steckplätze nach dreißig bis vierzig Jahren zermürbt: Feuchtigkeit, Temperaturwechsel und Vibration. Auf der Platine altern Lötstellen und Elektrolytkondensatoren, an den Steckerfahnen bildet sich Oxid. Beides führt zu Übergangswiderständen, die das Gerät zeitweise oder dauerhaft aus dem Tritt bringen.
Dazu kommt die Betriebsart: Ein ASD, das jahrelang nicht angefordert wurde, weil das Fahrzeug nur bei schönem Wetter läuft, fällt erst am ersten nassen Herbsttag auf – der Fehler ist längst da. Und weil das System sich bei jeder erkannten Unstimmigkeit sicherheitshalber abschaltet, reicht ein wackliger Kontakt, um die Sperre stillzulegen. Ein mechanischer Schaden im Differential ist demgegenüber die deutlich seltenere Erklärung.
Selbst prüfen
- Sicherung und Masse kontrollieren. Die für das ASD zuständige Sicherung laut Fahrzeugdokumentation herausnehmen und gegen das Licht prüfen – Haarrisse sieht man im eingebauten Zustand nicht. Anschließend die Massepunkte im Bereich der Elektronikbox auf Korrosion ansehen. Kostet null Euro und erklärt erstaunlich viele Ausfälle.
- Steckplatz und Pins begutachten. Steuergerät bei abgeklemmter Batterie ziehen, Kontakte und Sockel auf Grünspan, Feuchtigkeit oder aufgeweitete Buchsen prüfen. Kontakte vorsichtig reinigen, Gerät wieder fest aufsetzen und Probefahrt machen. Verschwindet die Leuchte, war es der Kontakt.
- Selbsttest beobachten. Zündung einschalten und das Verhalten der ASD-Leuchte im Kombiinstrument mitverfolgen: Kommt sie überhaupt und geht sie nach dem Start wieder aus? Bleibt sie dauerhaft an, hat das System abgeschaltet – ein völliges Ausbleiben der Leuchte deutet dagegen eher auf die Anzeigeseite hin.
- Nachbarn ausschließen. Bevor Sie das Steuergerät verdächtigen: Überspannungsschutzrelais und Kontrollgerät prüfen. Sind mehrere Systeme gleichzeitig auffällig, ist die gemeinsame Ursache fast nie das ASD-Modul.
- Tauschprobe mit einem geprüften Gerät. Erst wenn Versorgung, Kontakte und Umfeld sauber sind, bringt der Tausch gegen ein funktionierendes Original Klarheit. Er ist bei diesen Baureihen in wenigen Minuten erledigt und braucht kein Spezialwerkzeug.
Lösung
Bestätigt sich der Verdacht, ist der Tausch gegen ein geprüftes Originalteil der saubere Weg. Wir prüfen jedes Steuergerät vor dem Versand persönlich auf Funktion; welche Ausführung Sie brauchen, entscheidet die Nummer auf Ihrem ausgebauten Gerät – nicht das Baujahr. Vergleichen Sie die Teilenummer daher vor der Bestellung direkt am Bauteil.
Teilenummer nicht sicher?
Senden Sie uns Fahrgestellnummer und Baujahr – wir gleichen die passende Ausführung für Sie ab. Weitere Module finden Sie in der Kategorie Mercedes Relais & Steuergeräte.
Teilenummer prüfen lassenPassende Fahrzeuge
| Baureihe | A0085452432 (44,00 €) | A0135450132 (99,99 €) |
|---|---|---|
| W201 (190er) | ja | ja |
| W124 | ja | ja |
| W126 | ja | ja |
| R129 (SL) | nicht belegt | ja |
| W202 | nicht belegt | ja |
Die Angaben beziehen sich auf die uns vorliegenden Teile. Da ASD ein Sonderausstattungs-System war und innerhalb einer Baureihe verschiedene Ausführungen verbaut wurden, ist die Nummer auf Ihrem ausgebauten Gerät immer maßgeblich. Passende Modelle Ihrer Baureihe finden Sie außerdem in den Kategorien W124 und W201.
Häufige Fragen
Kann ich mit defektem ASD-Steuergerät weiterfahren?
Ja. Fällt das System aus, schaltet es sich ab und die Hinterachse verhält sich wie bei einem Fahrzeug ohne Sperre. Auf trockener Straße merken Sie davon nichts, bei Nässe, Schnee und Anfahrten am Berg fehlt Ihnen jedoch der Traktionsvorteil. Ein Sicherheitsrisiko im Sinne einer Bremsen- oder Lenkungsstörung besteht nicht.
Woher weiß ich, welche Teilenummer mein Fahrzeug braucht?
Verlassen Sie sich nicht auf das Baujahr, sondern lesen Sie die Nummer direkt vom ausgebauten Gerät ab. Wir führen die Ausführungen A0085452432 und A0135450132; bei Unsicherheit senden Sie uns Fahrgestellnummer und Baujahr, dann gleichen wir das kostenlos ab.
Ist der Einbau selbst machbar?
In der Regel ja. Die Geräte sind gesteckt und sitzen zugänglich in der Elektronikbox bzw. im Relaiskasten. Batterie abklemmen, altes Gerät ziehen, neues aufstecken – Spezialwerkzeug ist nicht nötig. Wichtig ist nur, dass die Kontakte sauber sind und das Gerät fest sitzt.
Warum leuchtet die ASD-Lampe nach dem Tausch immer noch?
Dann lag der Fehler nicht im Modul. Häufigste Kandidaten sind dann korrodierte Steckkontakte, ein Masseproblem, ein Defekt in der Sensorik oder fehlender Druck im Hydraulikkreis. Prüfen Sie die Punkte aus dem Abschnitt „Selbst prüfen" der Reihe nach durch, bevor Sie weitere Teile tauschen.
Sind die Steuergeräte neu oder gebraucht?
Es handelt sich um Originalteile aus unserem Bestand, die wir vor dem Verkauf persönlich auf Funktion prüfen. Gebrauchsspuren am Gehäuse sind altersbedingt möglich, die Funktion ist geprüft. Der Lieferumfang entspricht den Produktfotos.
