Bosch Reflektor 1305314931 H4 Scheinwerfer links Mercedes W123 S123 rund NOS OVP
Niedriger Lagerbestand
Verfügbarkeit für Abholungen konnte nicht geladen werden
Verifizierte Käufe über eBay · eigener Prüfstand · Kundenstimmen lesen
Bosch Reflektor-Einsatz 1 305 314 931 für den runden H4-Scheinwerfer links am Mercedes-Benz W123/S123.
NOS – unverbaut im Originalkarton · Für runde H4-Scheinwerfer · Passend für W123 und S123 (bis 09/1982)
Zustand dieses Teils

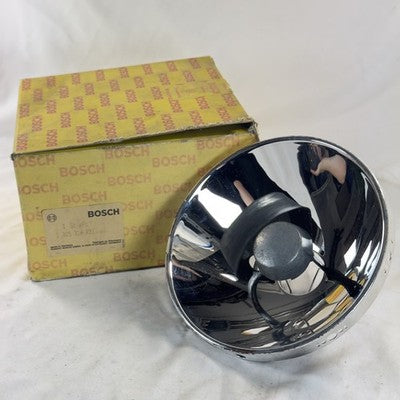

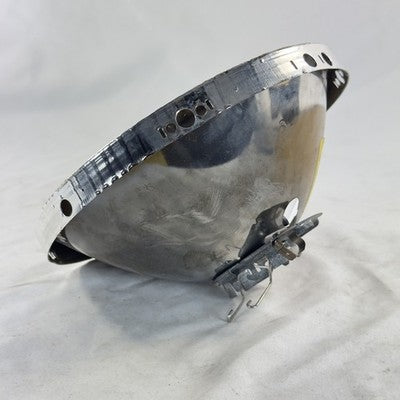

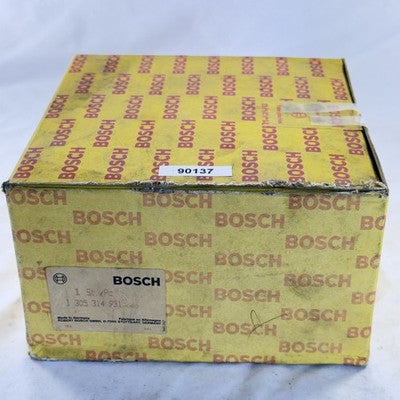

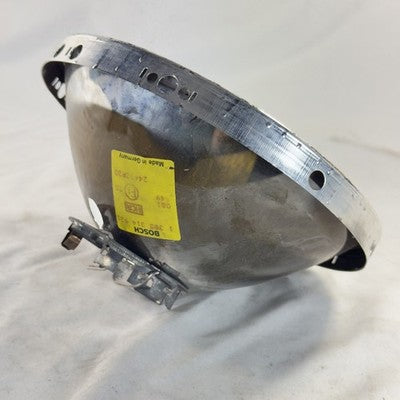

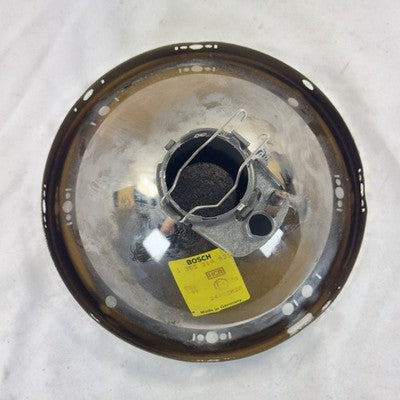

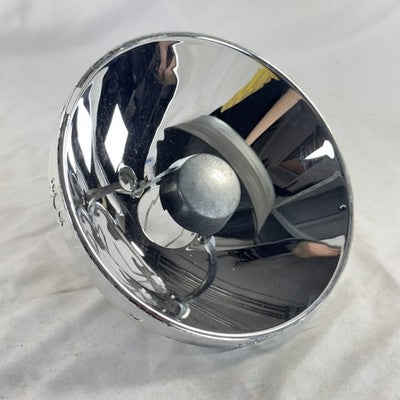

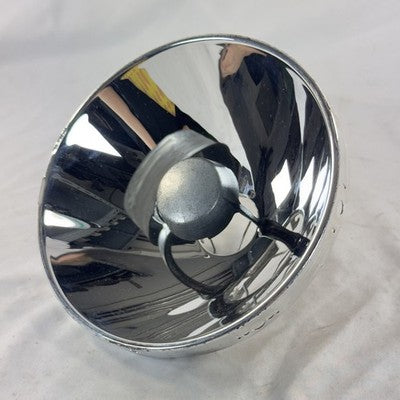

Neuteil aus altem Lagerbestand (NOS) im originalen Bosch-Karton mit historischem Anschriftenaufdruck (Fertigung vor 1993). Die Spiegelfläche zeigt keine erkennbare Korrosion oder Kratzer, nur minimale Lagerspuren; die H4-Fassung ist mit Haltefedern vollständig. Der Karton selbst ist altersbedingt verschmutzt und vergilbt, die obere Klebekante ist ausgefranst.
Funktion und Einbauort
Der Reflektor ist das lichtformende Herz des Scheinwerfers: Die H4-Zweifadenlampe sitzt in der Fassung im Scheitel des verchromten Paraboloids, das Abblend- und Fernlicht bündelt. Erblindete oder matte Reflektoren sind die häufigste Ursache für schwaches Licht beim Klassiker und ein typischer Mangel bei der Hauptuntersuchung (HU). Getauscht wird nur der Einsatz, Gehäuse und Streuscheibe bleiben erhalten.
Eingebaut ist er im runden Hauptscheinwerfer vorne links, hinter der Streuscheibe; die Ausrichtung erfolgt über die Stellschrauben des Scheinwerfertopfs.
Woran erkennt man einen erblindeten Reflektor?
- Abblend- oder Fernlicht wirken spürbar schwächer, obwohl die Lampe selbst in Ordnung ist.
- Der Lichtkegel wird diffus oder ungleichmäßig, weil die Spiegelfläche nicht mehr sauber bündelt.
- Das Fahrzeug fällt bei der Hauptuntersuchung wegen unzureichender Lichtausbeute auf.
Passende Fahrzeuge
W123 Limousine (bis 09/1982):
- 200
- 200 D
- 230
S123 T-Modell (bis 09/1982):
- 200 T
- 200 D T
- 230 T
Die Bosch-Teilenummer dieses Reflektors lautet 1 305 314 931 (Ausführung links). Das Gegenstück für die rechte Seite trägt zum Vergleich die Nummer 1 305 314 932.
⚠ Wichtig: Teilenummer vor dem Kauf vergleichen
Dieser Reflektor ist ausschließlich für die runde Scheinwerfer-Ausführung mit H4-Fassung konstruiert. Die Seitenzuordnung (links) folgt der Händler-Katalogführung; das Gegenstück für rechts trägt die Nummer 1 305 314 932.
Nicht passend für:
- 280 und 280 E (Breitbandscheinwerfer ab Werk)
- Coupé C123
- Fahrzeuge mit Breitband-/Rechteckscheinwerfern (ab 09/1982 Serie)
- Fahrzeuge mit Leuchtweitenregulierung
- Hella-Scheinwerfer
Passt das Teil in Ihr Fahrzeug? Senden Sie uns Fahrgestellnummer (FIN) und Baujahr – wir prüfen es kostenlos: 0179 8991069 (Mo–Fr 8–18 Uhr) oder über unser Kontaktformular.
Häufige Fragen
Muss ich den kompletten Scheinwerfer tauschen?
Nein, getauscht wird nur der Reflektor-Einsatz. Gehäuse und Streuscheibe des vorhandenen Scheinwerfers bleiben erhalten; die abschließende Einstellung der Leuchtweite sollte durch Fachpersonal erfolgen.
Passt der Reflektor auch in eckige oder Breitband-Scheinwerfer?
Nein, er ist ausschließlich für die runde Scheinwerfer-Ausführung mit H4-Fassung konstruiert.
Was bedeutet NOS und wie ist der Zustand des Kartons?
NOS steht für ein ungebrauchtes Neuteil aus altem Lagerbestand im Originalkarton. Der Karton selbst zeigt altersbedingte Lagerspuren – verschmutzt, vergilbt, mit ausgefranster oberer Klebekante –, das Teil selbst ist ohne erkennbare Korrosion oder Kratzer.
