Bosch Zeitrelais 8697212201 Antennenrelais Motorantenne Automatikantenne 12 Volt
Letztes Stück
Verfügbarkeit für Abholungen konnte nicht geladen werden
Verifizierte Käufe über eBay · eigener Prüfstand · Kundenstimmen lesen

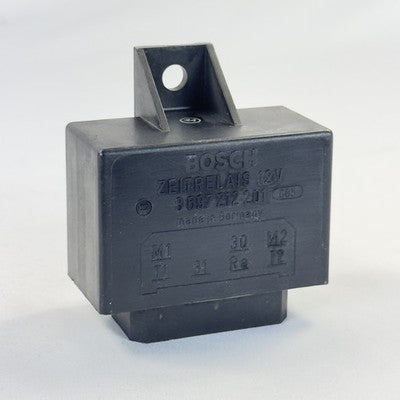

Bosch Zeitrelais 8 697 212 201 zur Ansteuerung elektrischer Motor- und Automatikantennen, 12 Volt.
Original-Bosch-Teil · Gehäuse unbeschädigt, Prägung scharf · Für elektrische 12-V-Motorantennen
Zustand dieses Teils
Gebrauchtes Original-Bosch-Teil, ungeprüft verkauft, da kein Prüfstand vorhanden. Gehäuse unbeschädigt, Prägung scharf, keine Risse, keine Korrosion. Die Flachstecker sind leicht angelaufen, aber nicht verbogen.
Funktion und Einbauort
Das Zeitrelais steuert eine elektrische Motorantenne zeitgesteuert an. Beim Einschalten des Radios legt es Spannung auf den Antennenmotor und fährt den Mast aus, beim Ausschalten kehrt es die Polarität um und fährt ihn wieder ein. Nach Ablauf der eingebauten Laufzeit trennt es den Motorstrom, damit der Antennenmotor am Endanschlag nicht blockiert.

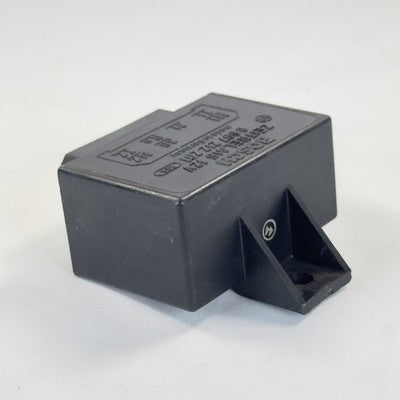

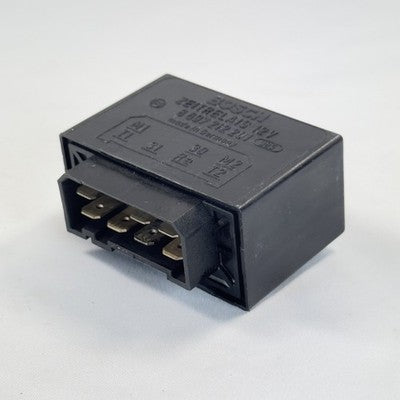

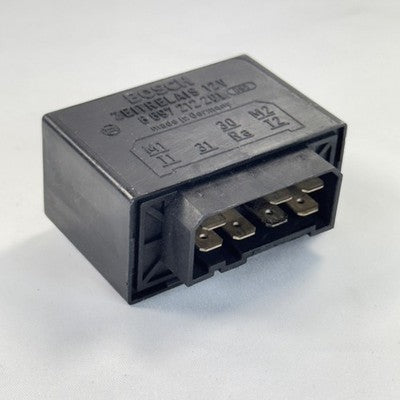

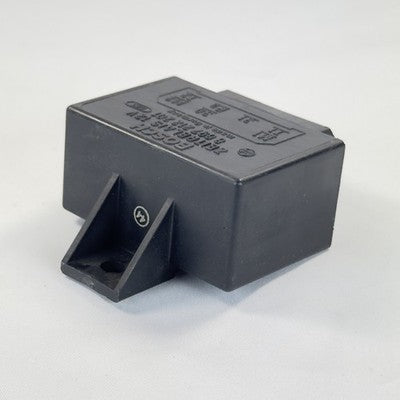

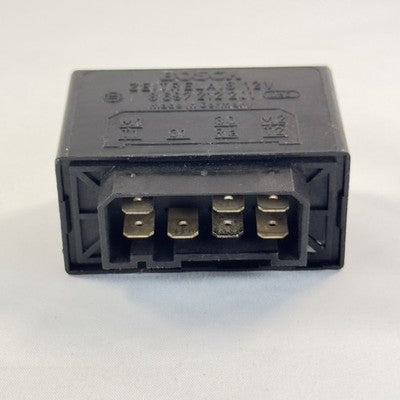

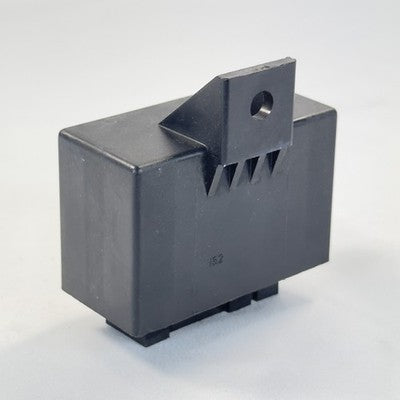

Eingebaut wird es in Reichweite von Antennenmotor und Radio-Steuerleitung, üblicherweise im Kofferraum hinter der Seitenverkleidung oder am Relaisträger im Innenraum. Der Anschluss erfolgt über vier 6,3-mm-Flachstecker, die Befestigung über die Kunststoff-Haltelasche.
Woran merkt man ein defektes Zeitrelais?
- Antenne fährt beim Einschalten des Radios nicht aus
- Antenne fährt beim Ausschalten nicht wieder ein
- Antennenmotor läuft am Endanschlag weiter, statt zeitgesteuert abzuschalten
Passende Fahrzeuge
Steuerrelais für elektrische Bosch-Motorantennen und Automatikantennen mit 12 Volt, markenübergreifend im Zubehör- und Nachrüstbereich verbaut. Eine Zuordnung zu bestimmten Fahrzeugmodellen liegt nicht vor – maßgeblich ist die Kompatibilität mit Ihrer Bosch-Motorantenne bzw. Automatikantenne.
Dieses Relais trägt die Bosch-Nummer 8 697 212 201. Die Schwestervarianten 8 697 212 202, 8 697 212 206, 8 697 212 208 und 8 697 212 311 haben dasselbe Gehäuse, aber eine abweichende Laufzeit und Ansteuerlogik und sind nicht direkt austauschbar.
⚠ Wichtig: Endnummer vor dem Kauf vergleichen
Die Endnummer ist entscheidend. Dieses Relais trägt 8 697 212 201. Die Schwestervarianten 8 697 212 202, 8 697 212 206, 8 697 212 208 und 8 697 212 311 haben dasselbe Gehäuse, aber eine abweichende Laufzeit und Ansteuerlogik und sind nicht direkt austauschbar. Bitte die Nummer Ihres alten Relais 1:1 vergleichen und die Klemmenbelegung mit den Produktbildern abgleichen.
Nicht passend für:
- Wisch-Wasch-Intervallrelais, Kraftstoffpumpen-, Glüh- und Heckscheibenrelais
- Bosch 8 697 212 208 (Porsche 924, VW, Alfa Romeo)
- Bosch 8 697 212 311
- Hirschmann-Antennensteuerungen
Passt das Teil in Ihr Fahrzeug? Senden Sie uns Fahrgestellnummer (FIN) und Baujahr – wir prüfen es kostenlos: 0179 8991069 (Mo–Fr 8–18 Uhr) oder über unser Kontaktformular.
Häufige Fragen
Passt jedes Bosch-Antennenrelais mit ähnlicher Nummer?
Nein. Dieses Relais trägt die Endnummer 201. Die Varianten 202, 206, 208 und 311 haben zwar dasselbe Gehäuse, aber eine abweichende Laufzeit und Ansteuerlogik und sind nicht direkt austauschbar.
Wurde die Funktion geprüft?
Nein, ein Prüfstand steht uns dafür nicht zur Verfügung. Das Teil wird ungeprüft verkauft; Gehäuse, Prägung und Anschlüsse sind augenscheinlich einwandfrei.
Passt das Relais auch für Wisch-Wasch- oder Kraftstoffpumpenrelais-Anwendungen?
Nein, dieses Zeitrelais ist ausschließlich für elektrische Motor- und Automatikantennen bestimmt, nicht für Wisch-Wasch-Intervall-, Kraftstoffpumpen-, Glüh- oder Heckscheibenrelais.
