Mercedes Zündschaltgerät TSZ-k 0227051015 A0005454132 W108 W111 W113 W114 Pagode

Mercedes Zündschaltgerät TSZ-k 0227051015 A0005454132 W108 W111 W113 W114 Pagode

Fahrzeugsystem / Funktion:
Leistungs-Schaltgerät der kontaktgesteuerten Transistor-Spulenzündung TSZ-k. Der Unterbrecherkontakt im Zündverteiler steuert nur noch einen kleinen Steuerstrom, während der Leistungstransistor im Gerät den Primärstrom der Zündspule schaltet. Das schont die Kontakte, hält die Zündspannung konstanter und verlängert Kontakt- und Kerzenstandzeit.

Einbauort: Motorraum an Stirnwand oder Radhausschale, verschraubt über die beiden Blechlaschen.

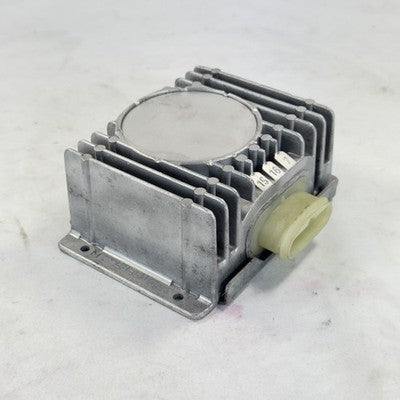

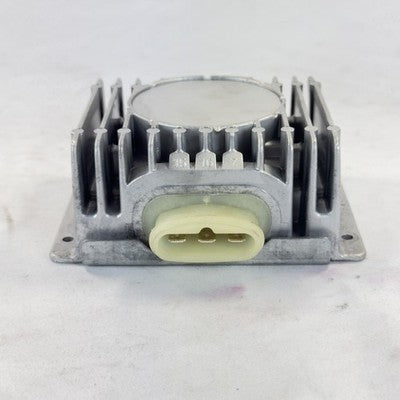

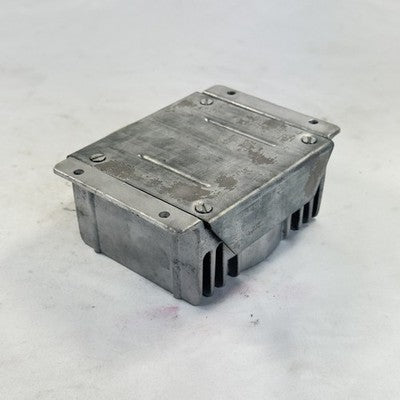

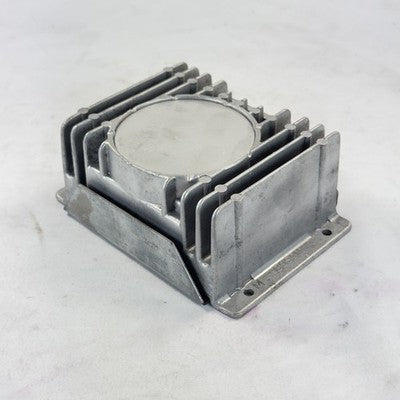

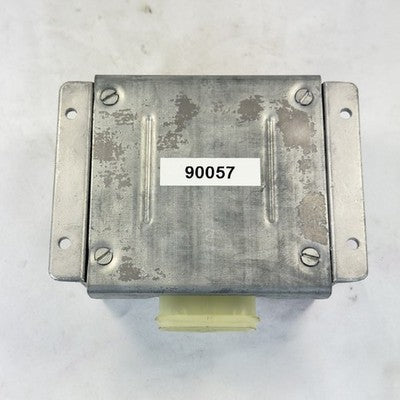

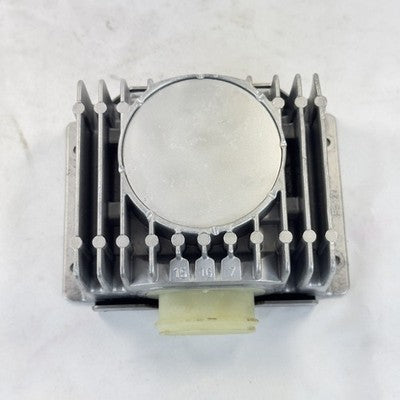

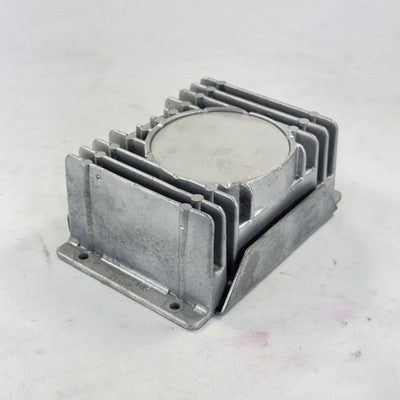

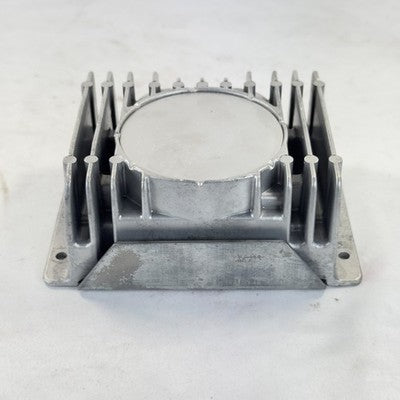

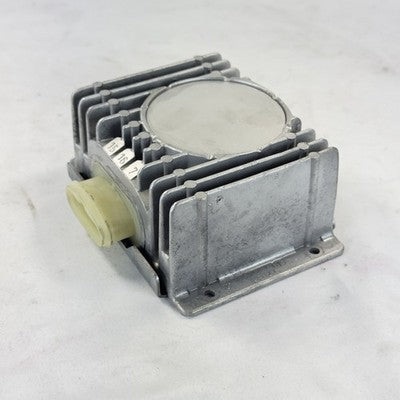

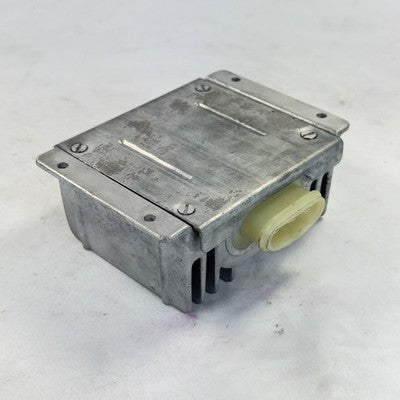

Zustand: Gebrauchtes Ausbauteil, gereinigt, ungeprüft, keine Funktionsgarantie. Das Aluminiumgehäuse ist matt und leicht oxidiert mit flächigen Grauschleiern. Auf den Montagelaschen und flächig auf dem Bodenblech zeigen sich deutliche Schleif- und Abriebspuren aus Demontage und Lagerung; ein früher vorhandener Aufdruck auf dem Bodenblech ist bis auf Schattenreste abgerieben. Kein Rost, keine Risse, die Kühlrippen sind vollständig und ungeknickt, das Bodenblech ist plan, alle vier Schlitzschrauben sind vorhanden und unversehrt. Das helle Steckergehäuse ist vergilbt und angeschmutzt mit einem Schmutzrand am umlaufenden Kragen, aber ohne Brüche. Die drei Flachstecker sind gerade, leicht angelaufen, ohne Korrosionsfraß oder Brandspuren. Es wurde keine Funktionsprüfung durchgeführt.

Passend für folgende Mercedes-Benz-Modelle:

S-Klasse W108 (1968 – August 1972):

• 250 S
• 250 SE
• 280 S
• 280 SE, SEL
• 280 SE, SEL 3.5
• 300 SEL
• 300 SEL 3.5

Coupé und Cabriolet W111 (1968 – August 1972):

• 220 SEB
• 230 S
• 250 SE
• 280 SE
• 280 SE 3.5

Pagode W113 (1968 – August 1972):

• 230 SL
• 250 SL
• 280 SL

Strich-Acht W114 (1968 – August 1972):

• 230.6
• 250
• 250 2.8
• 250 C
• 250 C 2.8
• 250 CE

Strich-Acht W115 (1968 – August 1972):

• 200
• 220
• 230.4

Wichtige Abgrenzung – bitte vor dem Kauf prüfen:

⚠ Nicht verwechseln mit der Reihe 0 227 100 xxx. Das ist die kontaktlose TSZ-i mit Induktivgeber. Die Stecker passen zwar zusammen, funktional sind die Geräte NICHT austauschbar.

⚠ Nicht passend für:

• Andere Ausführungen derselben Reihe: 0227051011, 0227051014, 0227051024 (Bosch Geräte für W116, R107, C107 und spätere W114/W115 – nicht als identisch behandeln)
• Fertigung nach August 1972
• 280 SEL mit 4,5-Liter-V8 (Applikationsliste nur für 3,0 und 3,5 Liter)
• Dieselmotoren (keine Zündanlage)
• Geräte ohne Gegenstecker, Kabelbaum und Schrauben (nicht im Lieferumfang enthalten)

Lieferumfang: Lieferumfang siehe Produktbilder.

Passt das Teil in Ihr Fahrzeug? Senden Sie uns Fahrgestellnummer und Baujahr – wir prüfen es kostenlos: Kontaktformular oder thot.kfzteile@gmail.com.
