Mercedes Zündsteuergerät EZL Bosch 0227400624 0045455332 560 SL SEL SEC 8 Zyl V8

Mercedes Zündsteuergerät EZL Bosch 0227400624 0045455332 560 SL SEL SEC 8 Zyl V8

Fahrzeugsystem / Funktion:
Das Schaltgerät der elektronischen Zündanlage (EZL) errechnet den Zündzeitpunkt aus einem gespeicherten Kennfeld – Eingangsgrößen sind Drehzahl und Kurbelwellenstellung, Kühlmitteltemperatur, Saugrohrunterdruck als Lastsignal und die Stellung des Drosselklappenschalters. Es schaltet den Primärstrom der Zündspule mit Schließwinkelregelung und liefert das drehzahlabhängige TD-Signal an Kraftstoffpumpenrelais, Einspritzsteuergerät und Drehzahlmesser. Eine mechanische Fliehkraft- oder Unterdruckverstellung am Verteiler entfällt dadurch vollständig.

Einbauort: Im Motorraum vorn links am Radlaufblech, flach aufgeschraubt. Die Aluminium-Grundplatte arbeitet als Kühlkörper und gibt die Verlustwärme über Wärmeleitpaste an die Karosserie ab.

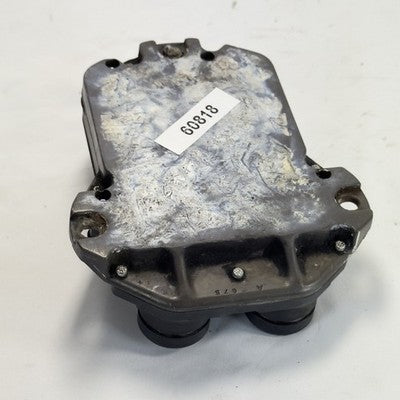

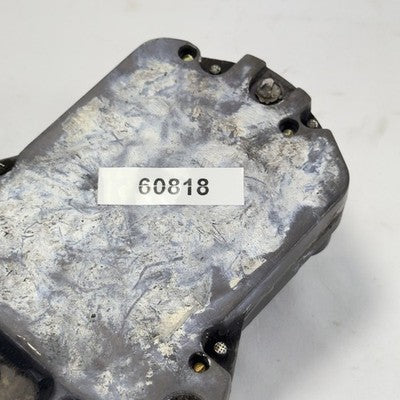

Zustand: Geprüft und voll funktionstüchtig. Gebrauchtteil mit altersüblichen Spuren. Typenschild vollständig lesbar, Kontaktstifte blank, Gehäuse ohne Risse. Die Unterseite trägt noch die alte Wärmeleitpaste – beim Einbau bitte erneuern.

Passend für folgende Mercedes-Benz-Modelle:

R107 SL:

• 560 SL, ab Modelljahr 1986

W126 S-Klasse:

• 560 SE, 560 SEL (M117, 5,6 l V8)

C126 S-Klasse Coupé:

• 560 SEC (M117, 5,6 l V8)

Wichtige Abgrenzung – bitte vor dem Kauf prüfen:

⚠ Bekanntes Ausfallbild. Trocknet die Wärmeleitpaste unter der Grundplatte aus, überhitzt die Endstufe: Der Motor geht im Betrieb schlagartig aus und hat danach keinen Zündfunken mehr, obwohl Anlasser und Kraftstoffförderung arbeiten. Beim Einbau die Wärmeleitpaste erneuern und die Auflagefläche sauber anlegen – das verlängert die Lebensdauer erheblich.

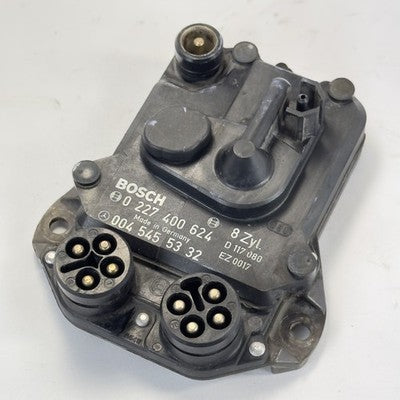

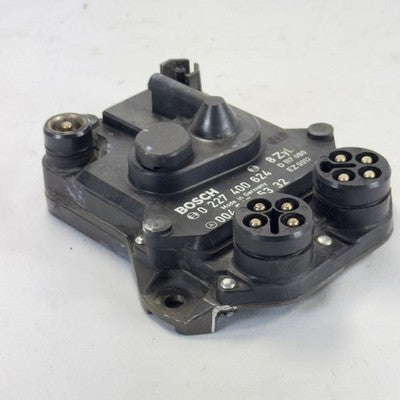

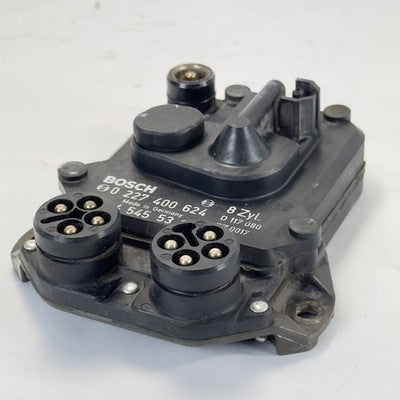

⚠ Die Mercedes-Sachnummer entscheidet. Dieses Gerät trägt A 004 545 53 32, 8 Zylinder, Motorkennung D 117 (M117-V8). EZL-Steuergeräte sind mit einem motorspezifischen Zündkennfeld programmiert – ein falsches Gerät bedeutet falsche Zündwinkel und im schlimmsten Fall Motorschaden. Bitte vergleichen Sie die Sachnummer und die Zeile mit der Motorkennung auf dem Typenschild Ihres alten Geräts 1:1.

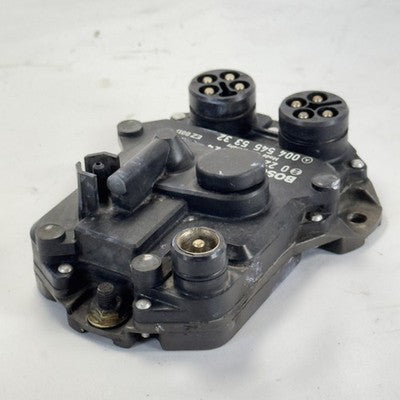

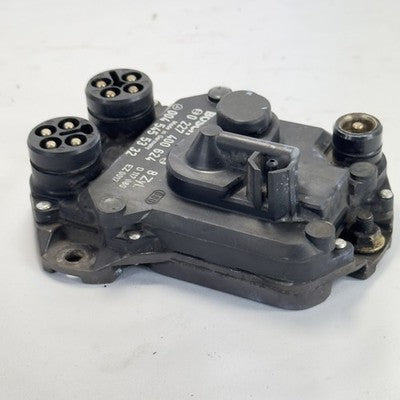

⚠ Steckerbild als zweites Merkmal: ein einpoliger Rundkontakt, ein vierpoliger und ein fünfpoliger Rundstecker. Geräte mit abweichender Steckerzahl sind eine andere Ausführung.

⚠ Abgleichstecker beachten. Der marktabhängige Widerstandsstecker am Kabelbaum gehört zum Fahrzeug und wird nicht mitgeliefert.

⚠ Nicht passend für:

• 4- und 6-Zylinder-EZL mit Motorkennung D 102 oder D 103 (W201, W124)
• 420er und 500er V8 – dort 0 227 400 600 bzw. 0 227 400 708
• 560 ECE mit Sachnummer 004 545 00 32 / Bosch 0 227 400 606
• die Siemens-Ausführung 004 545 55 32
• Sachnummer 006 545 54 32 / Bosch 0 227 400 701 – andere Ausführung mit Klopfregelung

Lieferumfang: Lieferumfang siehe Produktbilder.

Passt das Teil in Ihr Fahrzeug? Senden Sie uns Fahrgestellnummer und Baujahr – wir prüfen es kostenlos: Kontaktformular oder thot.kfzteile@gmail.com.
