W210/W170 : unité de relais défectueuse ? Contrôler et remplacer A2105400472

Ce schéma est typique des véhicules qui ont deux à trois décennies derrière eux : d'abord la lunette arrière chauffante ne fonctionne plus, puis à la prochaine pluie la soufflerie reste éteinte, et quelques jours plus tard tout refonctionne — comme si de rien n'était. Celui qui remplace alors fusible après fusible et commande relais après relais dépense de l'argent sans se rapprocher de la cause. Car lorsque plusieurs consommateurs indépendants les uns des autres sont touchés, le défaut vient rarement d'un consommateur isolé, mais de l'endroit par où passe leur courant commun : l'unité de relais dans la boîte à fusibles.

Symptômes

Commencez par classer votre symptôme. La question décisive est la suivante : est-ce un consommateur qui tombe en panne ou plusieurs qui tombent en panne en même temps ?

Symptôme	Cause probable
Plusieurs consommateurs hors fonction en même temps, fusibles visuellement intacts	Résistance de contact ou piste conductrice rompue dans l'unité de relais
La panne va et vient, souvent par temps humide, par le froid ou après le lavage de la voiture	Contacts enfichables corrodés, humidité dans la boîte à fusibles
Le consommateur refonctionne après de légers tapotements ou secousses sur le module	Microfissure dans une soudure, connecteur desserré
Porte-fusible décoloré en brun ou déformé, odeur de brûlé	Dommage thermique dû à la résistance de contact — remplacer l'unité, ne pas continuer à rouler
Un seul consommateur hors fonction, le reste en ordre	Plutôt un relais enfichable isolé que l'unité — voir W210/W203 : contrôler le relais A0025421119
Les témoins clignotent, ralenti instable, ratés moteur tournant	Plutôt le relais de protection contre les surtensions ou un problème de masse — voir Contrôler le relais de protection contre les surtensions

Causes

Une unité de relais regroupe fusibles, relais et leur câblage dans un seul module. C'est précisément ce qui la rend pratique — et sensible : le courant de plusieurs circuits électriques passe par un petit nombre de contacts enfichables et de pistes conductrices. Trois choses agissent contre ce composant au fil des années.

Humidité et corrosion. Les boîtes à fusibles sont protégées contre les projections d'eau, pas contre une humidité permanente. Des joints non étanches ou des évacuations d'eau obstruées suffisent pour que l'humidité de l'air atteigne les contacts. Il se forme un mince film d'oxyde qui laisse encore passer le courant — mais avec une résistance mesurable.

Chaleur. Chaque résistance de contact génère de la puissance dissipée, la puissance dissipée génère de la chaleur, et la chaleur fait vieillir davantage le contact. Cette spirale s'auto-accélère : un contact aujourd'hui seulement légèrement terni peut, l'année suivante, être décoloré en brun et déformé.

Fatigue des matériaux. Les variations de température et les vibrations sollicitent pendant des décennies les soudures entre les broches de relais et la platine. Il en résulte des microfissures qui se referment encore à la chaleur et s'ouvrent au froid — le défaut classique qui varie « selon la météo ».

Vérifier soi-même

Remontez de la cause la moins coûteuse vers les plus coûteuses. Avant toute intervention sur l'électricité, débranchez la batterie.

1. Batterie et masse d'abord. Une batterie faible et des connexions de masse desserrées provoquent des pannes qui ressemblent beaucoup à celles d'un module défectueux. Mesurer la tension au repos, vérifier l'absence de corrosion sur les points de masse et les resserrer — cela ne coûte rien et évite souvent tout le reste.
2. Extraire les fusibles et vérifier leur continuité au lieu de les regarder. Un filament fusible fissuré est à peine visible à l'œil. Retirer chaque fusible du circuit concerné individuellement et en contrôler la continuité.
3. Mesurer la chute de tension au porte-fusible. Le test le plus parlant : consommateur allumé, mesurer par rapport à la masse sur les deux contacts du fusible. Une différence de plus de quelques dixièmes de volt révèle une résistance de contact dans le support — donc dans le module, pas dans le fusible.
4. Déposer le module et l'inspecter. Vérifier l'absence de corrosion vert-blanc sur les contacts enfichables, de décoloration brune sur les porte-fusibles, de déformation du plastique, de points de brûlure sur la face de la platine et de fissures annulaires autour des pastilles de soudure. Un seul porte-fusible décoloré suffit comme constat.
5. Remplacer par une pièce reconnue bonne. Si le défaut reste incertain, l'essai par échange fait foi : si le symptôme disparaît avec une unité testée, c'était l'unité — s'il revient, il se situe dans le faisceau de câbles ou au niveau du consommateur.

Solution

Si vous avez trouvé un porte-fusible décoloré, une chute de tension mesurable ou une soudure fissurée, ressouder est rarement durable : le matériau des contacts a vieilli, le point suivant cède le plus souvent l'année d'après. La bonne méthode est le remplacement par une pièce d'origine testée de même référence.

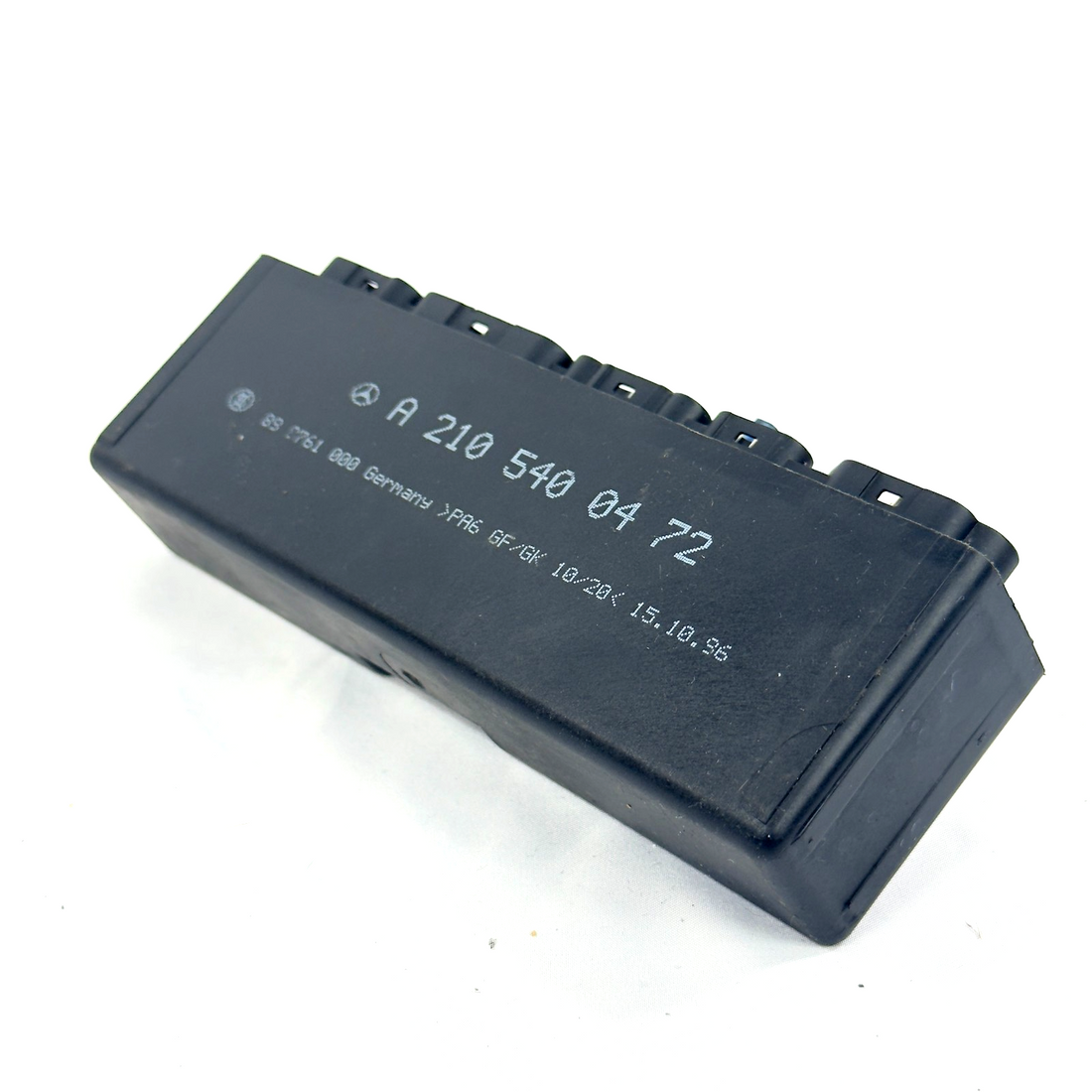

Chez nous, l'unité de relais d'origine / la boîte à fusibles A2105400472 de Mercedes-Benz est en stock — testée et fonctionnelle, pour 89,00 €. Comparez au préalable le numéro avec le marquage de votre pièce déposée ; il est également noté 210 540 04 72 sous forme développée.

Si le numéro ne correspond pas, vous trouverez d'autres unités et relais enfichables dans la catégorie Relais ainsi que sous Relais & calculateurs Mercedes.

Véhicules compatibles

Pour l'unité de relais A2105400472, les séries suivantes sont documentées. Nous n'indiquons volontairement pas de motorisations ni d'années de fabrication de façon générale, car Mercedes a monté des versions différentes au sein d'une même série.

Série	Référence	Remarque
W210	A2105400472	Comparer le numéro sur la pièce déposée
W170	A2105400472	Série indiquée d'après les données de la pièce ; clarifier la compatibilité via le numéro de châssis (VIN)

Si votre module porte un autre numéro final, ce n'est pas un critère d'exclusion, mais une raison de nous interroger : les variantes ne diffèrent souvent que par l'affectation, pas par le boîtier.

Questions fréquentes

Comment savoir si c'est l'unité de relais ou seulement un relais isolé qui est défectueux ?

Au nombre de consommateurs touchés. Si un seul consommateur tombe en panne, c'est d'abord son relais enfichable qui est suspect. Si plusieurs consommateurs indépendants tombent en panne en même temps ou de façon sporadique, la piste mène au point de distribution commun — l'unité de relais. La chute de tension au porte-fusible apporte ici la décision.

L'unité de relais A2105400472 convient-elle à mon véhicule ?

Les séries W170 et W210 sont documentées. En fin de compte, ce qui fait foi est le numéro figurant sur votre pièce déposée : s'il correspond à A2105400472 ou 210 540 04 72, l'unité convient. En cas de doute, envoyez-nous le numéro de châssis (VIN) et une photo du module monté.

Combien coûte l'unité de relais testée A2105400472 ?

Elle coûte 89,00 € en tant que pièce d'origine Mercedes-Benz testée. Nous en avons plusieurs en stock, de sorte que vous ne dépendez pas d'un exemplaire unique.

Puis-je faire réparer une unité de relais défectueuse au lieu de la remplacer ?

Quelques soudures fissurées peuvent être resoudées, et un contact légèrement terni peut être nettoyé. En cas de porte-fusibles décolorés en brun ou déformés, le plastique est en revanche endommagé thermiquement — le remplacement est alors la seule solution fiable, car la résistance de contact reviendrait sinon.

De quelles informations avez-vous besoin pour confirmer la compatibilité ?

Le numéro de châssis (VIN), la série et la référence figurant sur votre module déposé — de préférence sous forme de photo. Cela nous permet d'identifier la variante sans ambiguïté avant votre commande.
